- автоматического запуска и останова ДГУ по заданному алгоритму в зависимости от:
- состояния основного (внешнего) электроснабжения,
- уровня разряда станционных аккумуляторных батарей (АКБ), - постоянного контроля параметров состояния АКБ,
- своевременного запуска ДГУ для питания объекта и подзарядки АКБ,
- своевременного останова ДГУ и перехода на питание от заряженных АКБ или восстановленного основного (внешнего) электроснабжения.

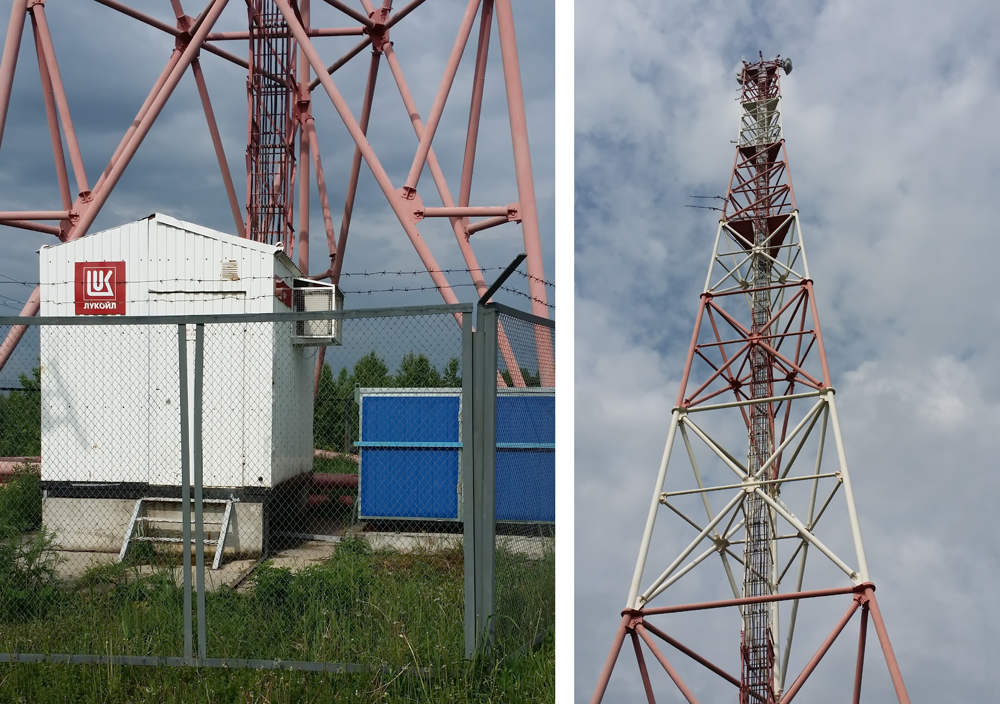

Типовой объект применения БУ-ДГУ – радиорелейная станция (на фото одна из расположенных в Пермском крае). А вот и сам «дизель» - спрятан в синем кожухе (фото слева).
- Повышение надёжности работы удалённых необслуживаемых объектов,
- Увеличение длительности автономной работы необслуживаемых объектов в случаях отключения основного электропитания,
- Предотвращение аварий и сокращение выездных ремонтно-восстановительных работ,
- Сокращение убытков от простоев объектов связи и выходов из строя оборудования,
- Сокращение эксплуатационных затрат: количества и объёмов выездных планово-профилактических работ, расходов на персонал и транспорт, затрат на расходные и горюче-смазочные материалы.
- Обеспечение гарантированного электроснабжения объекта в случаях отключения основного электропитания и разряда АКБ станционного источника бесперебойного питания (ИБП) или электропреобразовательной установки (ЭПУ),
- Недопущение глубокого разряда АКБ и выхода их из строя при питании объекта от ИБП/ЭПУ,
- Минимизация расхода горючего и наработки моточасов ДГУ с одновременным увеличением запаса хода при необходимости длительного питания объекта от ДГУ до прибытия обслуживающего персонала или восстановления основного электропитания.
Чтобы добраться до некоторых объектов, приходится «пропахать» не одну сотню вёрст на такой вот технике, даже в сухую погоду. А иной раз канистры с горючим и сменные аккумуляторы сервисному персоналу приходится нести на себе сотни метров по сугробам в сорокаградусный мороз!
Блок БУ-ДГУ работает в составе АПК «ЦЕНСОР» в качестве периферийного устройства совместно с объектовым устройством сбора информации типа УСИ-8Е или УСИ-8G. Блок управления размещается в помещении ДГУ, а объектовое устройство – в помещении (контейнере) с оборудованием связи. Связь с объектовым устройством выполняется по двухпроводной шине датчиков и модулей расширения. БУ-ДГУ также имеет собственный набор датчиков, подключаемых к нему через соответствующие интерфейсы (см. схему).

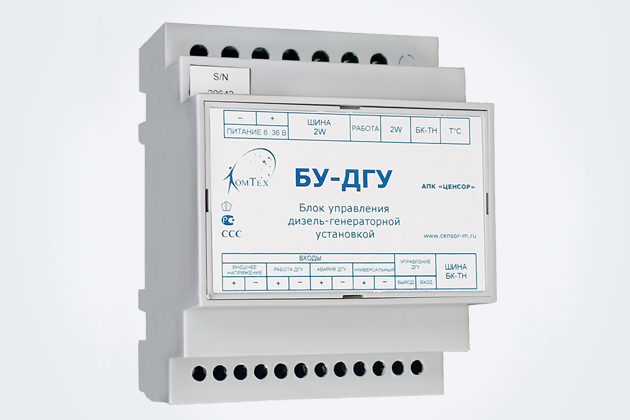

- Непосредственно сам Блок управления дизель-генераторной установкой БУ-ДГУ,
- Блок контроля тока и напряжения БК-ТН.
Краткие технические характеристики БУ-ДГУ
- Питание: 6…32 В (от АКБ ДГУ)
- Корпус: на DIN-рейку, ширина 4 поз.
- Климатические условия эксплуатации: -40…+60˚С
- Степень защиты: IP20
Размещаем оборудование. Устройство УСИ-8Е, датчик ДКФ-3М и другие приборы разместились на DIN рейках в электрощите основного контейнера РРС (слева). Блок контроля тока и напряжения АКБ разместился на полочке над батареями – так удобнее сделать обвязку АКБ – в том же контейнере (в центре). Блок БУ-ДГУ разместился в щите автоматики самого «дизеля», т.е. отдельно от остального «железа» (справа).
После пропадания внешнего электроснабжения объект переключается на питание от АКБ (ИБП/ЭПУ). После разряда АКБ до определенного уровня, запускается ДГУ, объект переключается на питание от ДГУ. Во время работы ДГУ происходит заряд АКБ. Когда АКБ зарядится (определяется по снижению тока заряда до порогового значения), ДГУ выключается, и объект снова переходит на питание от АКБ. В таком цикле БУ-ДГУ работает до восстановления внешнего электроснабжения. При появлении внешнего электроснабжения объект переключается на питание от внешнего напряжения, ДГУ выключается.
Автоматический
Ручной
Оператор самостоятельно запускает или останавливает ДГУ. При переводе в режим «Ручной» текущее состояние ДГУ остается неизменным, т.е. если ДГУ был запущен он продолжает работать до тех пор, пока оператор его не выключит, если ДГУ был выключен, он остается в выключенным до тех пор, пока оператор его не включит.
Тест
Данный режим работает по тому же алгоритму, что и режим «Автоматический», но в качестве пороговых величин и временных констант в алгоритме используются аналогичные тестовые значения.
Функциональная схема работы системы управления ДГУ на базе БУ-ДГУ
- сельские и районные АТС,
- базовые станции сотовой связи,
- радиорелейные станции.
- центры обработки данных (ЦОД),
- здания главных коммутаторов, опорных станций и междугородних станций.
