      КРАБ - охрана медных абонентских кабелей в сетях ШПД FTTx

      КРАБ - охрана медных абонентских кабелей в сетях ШПД FTTx

      Охрана распределительных кабелей типа «витая пара» в сетях ШПД FTTx со скоростью абонентского доступа 100 Мбит/с либо 1 Гбит/с

      Технология FTTx при построении сетей широкополосного доступа (ШПД) так же распространена, как распространены массовые хищения медножильных кабелей в подъездах жилых домов. Массовые вырезки медных кабелей наносят не только материальный ущерб, связанный с восстановительными работами, простоем сети, непредоставленным трафиком, но и ущерб репутации, имиджу, престижу оператора. А чем хочет и должен заниматься хороший оператор связи? Проводя вольную аналогию со спортом, где надо «быстрее, выше, сильнее», оператор хочет заниматься развитием и повышением качества услуг, увеличением клиентской базы. Тем не менее, ему приходится тратить силы, время и деньги на «лечение травм» – на восстановление повреждений.

      ООО НПЦ «Компьютерные технологии» – первый в России разработчик специализированных систем для мониторинга и безопасности сетей связи – всегда был в авангарде производителей оборудования для защиты кабельного хозяйства и ЛКС. Мы предложили и запатентовали технологии охраны магистральных и распределительных кабелей с определением места обрыва по свободным и занятым абонентским парам в составе выпускаемого нами АПК «ЦЕНСОР» – первого профессионального российского решения для комплексного контроля и охраны кабелей связи и ЛКС.

      Вновь и вновь заботясь об интересах своих Клиентов – операторов связи и услуг ШПД, подтверждая статус пионера в своей области, мы разработали инновационную и уникальную технологию «КРАБ» для контроля распределительных абонентских кабелей в сетях ШПД FTTx.

      Особенностью сетей ШПД FTTx является наличие шкафов с оборудованием, устанавливаемых внутри или вблизи жилых домов и офисных зданий. Со стороны оператора в шкаф заходит волоконно-оптический кабель, а от шкафа до абонентов идут медножильные кабели. Часто устанавливается один шкаф на весь дом или на несколько подъездов, поэтому межподъездные и межэтажные соединения прокладываются многопарным кабелем большой ёмкости, который на промежуточных пассивных коммутаторах (кроссах), установленных в подъездах, распределяется на четырёхпарные Ethernet-кабели типа «витая пара» (UTP cat.5e 4x2x0.53 или аналогичный).

      Новая разработка ООО НПЦ «Компьютерные технологии» направлена на охрану медных распределительных абонентских кабелей типа «витая пара» в сетях ШПД FTTx со скоростью абонентского доступа 100 Мбит/с либо 1 Гбит/с.

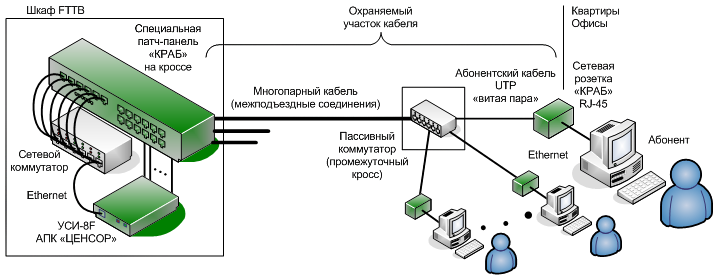

      Подсистема «КРАБ» состоит из (на рисунке выделено зелёным): специальной патч-панели, устанавливаемой в шкафу FTTx, модуля согласования, выполненного в виде сетевой розетки и устанавливаемого у абонента, и устройства сбора информации УСИ АПК «ЦЕНСОР». В данном случае это УСИ-8F «МАЯК», предназначенное как раз для мониторинга и охраны шкафов ШПД.

      Таким образом, подсистема «КРАБ» подходит как новым Клиентам, планирующим закупку УСИ-8F, так и всем Клиентам, уже использующим эти устройства на своих сетях. Вообще, технологию «КРАБ» поддерживают все устройства выпускаемой нами линейки.

      Для охраны абонентских кабелей УСИ-8F должно иметь необходимое количество свободных входов общего назначения (по количеству охраняемых кабелей). Всего их 8 на каждом УСИ, поэтому даже при подключении дверного геркона и датчика температуры остаётся еще 6 входов, которые можно использовать для охраны линий связи. При этом надо понимать, что не нужно охранять каждую абонентскую линию, а необходимо охранять хотя бы одну такую линию в каждом межподъездном многопарном кабеле, который чаще всего и становится предметом хищения. Тогда по приблизительным расчетам получаем решение по охране кабелей в 6-8 подъездах жилого дома одним устройством УСИ-8F, что весьма экономично и по стоимости, и по трудозатратам.

      Входы УСИ подключаются к патч-панели согласно схеме, прилагающейся к оборудованию. К этой же патч-панели подключается и охраняемый кабель. Уникальность технологии ещё и в том, что для охраны используется именно занятая абонентская линия, и это позволяет экономить линии связи.

      Абонент и его оборудование такого подключения никак не ощущают. Контроль линии ведётся без вмешательства в процесс передачи данных, и только на физическом уровне, а аппаратура контроля является полностью «прозрачной» для сквозного прохождения трафика. Для этого применяется специально разработанная в ООО НПЦ «Компьютерные Технологии» уникальная схема включения, интегрированная в патч-панель и модуль согласования.

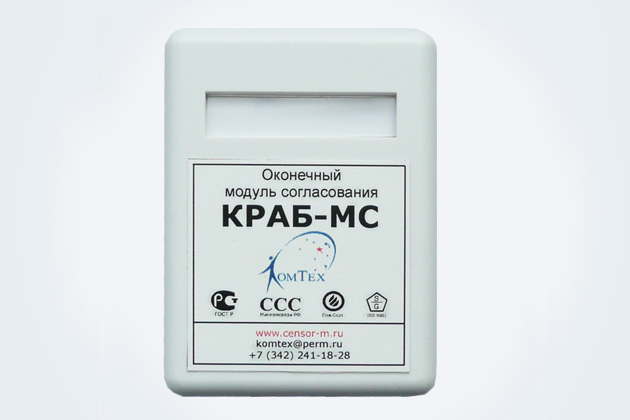

      Модуль согласования «КРАБ», выполненный в виде обычной сетевой розетки, устанавливается на конце охраняемого участка кабеля непосредственно в квартире или офисе абонента. К нему подключается сетевой кабель от абонентского оборудования. При этом «продвинутая» схема подключения «КРАБ» позволяет охранять кабель даже когда абонентское оборудование отключено от сети, т.е. удалённый порт не подключен.

      При обрыве кабеля на участке от патч-панели до модуля согласования УСИ выдаст соответствующий сигнал в систему, и этот сигнал будет немедленно передан диспетчеру.

      Таким образом, у оператора появляется эффективное и бюджетное решение по предотвращению массовых хищений кабелей связи в подъездах жилых домов, а значит и убытков, с этим связанных.

      Стоит ли говорить, насколько важным показателем при реализации проектов по FTTx является их прибыльность и экономическая эффективность. Эти показатели могут быть поставлены под угрозу, случись вырезка кабеля, которая потребует от оператора дополнительных затрат на его восстановление. Теперь есть реальное средство для исключения этих рисков и повышения рентабельности проектов по строительству сетей ШПД – это подсистема «КРАБ» аппаратно-программного комплекса «ЦЕНСОР».

      По всем вопросам Вы можете обращаться по телефону (342) 270-08-05, адресу электронной почты komtex@censor-m.ru или воспользоваться сервисом сайта «Заказать решение».

      Оформите заявку на решение, мы свяжемся с вами в ближайшее время и ответим на все интересующие вопросы.
      Заказать решение

      Решения
      Программное обеспечение АПК ЦЕНСОР
      Программное обеспечение АПК ЦЕНСОР
      Подробнее
      Охрана "пассивных" шкафов FTTH (PON)
      Охрана "пассивных" шкафов FTTH (PON)
      Подробнее
      Мониторинг шкафов и малых необслуживаемых объектов – УСИ-FTTx
      Мониторинг шкафов и малых необслуживаемых объектов – УСИ-FTTx
      Подробнее

      Продукция

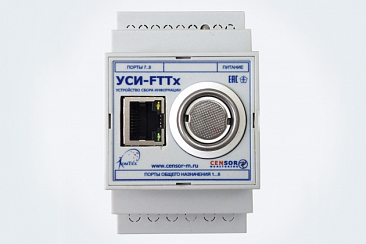

      УСИ-FTTx-м3 Устройство сбора информации
      УСИ-FTTx-м3 Устройство сбора информации
      Заказать
      • Комментарии
      Загрузка комментариев...

      Поделиться
      Назад к списку
      • Мониторинг объектов связи
      • Мониторинг и охрана сетей ШПД
        • Мониторинг шкафов и малых необслуживаемых объектов – УСИ-FTTx
        • Мониторинг телекоммуникационных шкафов - УСИ-4х4
        • Охрана "пассивных" шкафов FTTH (PON)
        • КРАБ - охрана медных абонентских кабелей в сетях ШПД FTTx
      • Контроль микроклимата
      • Контроль электропитания
      • Мониторинг ДГУ
      • Учёт ресурсов
      • Охрана кабеля
      • Охрана колодцев
      • Передача и обработка информации
      Наши специалисты ответят на любой интересующий вопрос по решению
      Задать вопрос
      Альбом "ЦЕНСОР-ККС"
      Компания
      История
      Миссия
      Руководство
      Сертификаты
      Реквизиты
      Наши клиенты
      Отзывы
      Продукция
      Устройства мониторинга
      Контроль микроклимата
      Контроль электропитания
      Мониторинг ДГУ
      Преобразователи интерфейсов
      Оборудование для охраны колодцев
      Оборудование для охраны кабелей
      Программное обеспечение
      Архив
      Услуги
      Бесплатный расчет
      Тестирование
      Обучение
      Техподдержка
      Разработка под заказ
      База знаний
      Вопрос ответ
      Технические условия
      Каталог
      Словарь специалиста
      Наши контакты

      +7 (342) 270-08-05
      ПН – ПТ: с 9:00 до 18:00
      614066, г. Пермь, шоссе Космонавтов, д.111 корп.3, офис 404
      komtex@censor-m.ru
      © 1992-2023 ООО НПЦ «Компьютерные технологии»
      DataKit: разработка, продвижение, поддержка сайтов — Разработка сайта
