      Охрана кабелей и РШ с авторизацией доступа

      При вскрытии двери РШ, фиксируется вскрытие объекта, и диспетчеру получает соответствующий сигнал. Для авторизации нужен ключ ТМ, его код передаётся в центр, где и принимается решение о том, санкционированный это доступ или нет

      Ежедневно компании связи совершают сотни тысяч операций по подключению, переключению, отключению и обслуживанию абонентских линий. Ощутимая часть этих операций связана с работами в распределительных шкафах (РШ), выполняемыми монтёрами-телефонистами. Всякий раз, приходя на такой объект как РШ и открывая его дверь, монтёр обязан сообщить о своём прибытии и назвать свои персональные данные диспетчеру или своему непосредственному начальнику. Последние, в свою очередь, должны удостовериться в том, что именно данный монтёр именно в этот день и именно на этом РШ должен проводить работы. Санкция на производство работ в письменном виде должна быть под рукой у диспетчера (начальника). Так, помимо основной деятельности – обслуживания линий связи, возникает дополнительная, на первый взгляд, малозаметная, но во всей своей массе весьма существенная нагрузка на персонал: телефонные доклады, проверки, подтверждения и учёт всего этого.

      Представленная подсистема предназначена для автоматизации контроля доступа в распределительные шкафы и авторизации персонала на объектах ЛКС.


      Состав подсистемы:
      • платформа БОКС в комплектации с модулями ВМ-16 (от 1 до 4).
      • модули авторизации в распределительных шкафах МАРШ со встроенными считывателями ключей Touch Memory (TM) и клеммами для подключения шкафного геркона (до 16 на каждый ВМ-16, всего до 64 на БОКС).

      МАРШ питается от соединительной линии с напряжением 48/60В и одновременно передаёт по этой же линии информацию о состоянии дверей шкафа и кодах ключей ТМ.

      Работа подсистемы

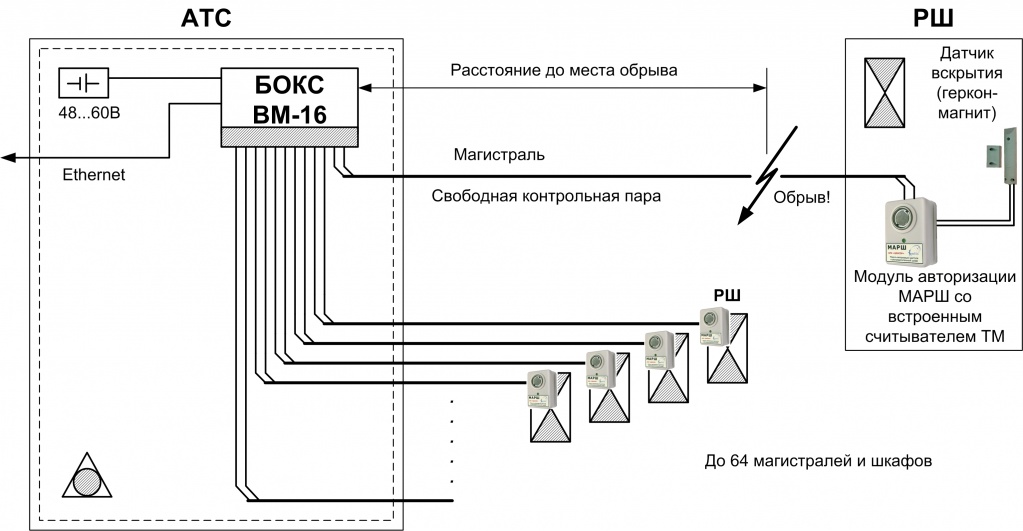

      В распределительных шкафах устанавливаются модули авторизации МАРШ, к ним подключаются магнитоконтактные (геркон-магнит) извещатели вскрытия (например, ИО 102-20). МАРШ в каждом РШ подключается к выделенной для охраны свободной паре магистрального кабеля, идущей в кросс АТС. Длина такой пары, т.е. расстояние от АТС до РШ может составлять до 3 км. Запас по дальности позволяет использовать подсистему в сложных и разветвлённых городских сетях с любой топологией кабельных трасс.

      В кроссе АТС устанавливается БОКС с модулями ВМ-16. Линии связи от РШ (от МАРШ) подключаются к входам ВМ-16.

      При вскрытии двери РШ модуль МАРШ фиксирует вскрытие объекта, и диспетчеру посылается соответствующий сигнал. Чтобы пройти авторизацию необходимо приложить ключ ТМ к считывателю на модуле МАРШ. Код ключа передаётся в центр, где и принимается решение о том, санкционированный это доступ или нет.

      Если диспетчер имеет в распоряжении копию наряда на производство работ в данном РШ на текущую дату с указанием ФИО монтёра, то по приходу верного номера ключа вскрытие будет считаться санкционированным. Если же номер ключа не соответствует разрешенному или авторизация вообще не пройдена, или же шкаф вскрыт без соответствующего разрешения, то для диспетчера это будет сигналом к принятию мер реагирования, оповещению руководства и группы реагирования.

      С помощью программного обеспечения можно выстраивать самые разнообразные структуры доступа в РШ: вводить списки разрешенных ключей, разделять допуск того или иного сотрудника к тем или иным объектам, разрешить допуск с заданными ключами к некоторым объектам и не выводить о них оповещений диспетчеру, и т.д.

      Самое главное, что при взаимодействии человека и системы исключаются:

      Во-первых, временные и трудовые затраты: доклад, проверка, подтверждение;

      Во-вторых, человеческий фактор: становится невозможной ситуация, когда монтёр забыл позвонить или назвал не тот номер шкафа, или диспетчер неверно принял данные от монтёра или не внес их в журнал событий. Кроме того, теперь без труда можно контролировать работу персонала: в какое время пришел и ушел, сколько времени провёл на объекте, в какое время вернулся в цех и т.д. Все эти процессы будут автоматизированы, а службе эксплуатации достаточно зайти в архив и распечатать нужную сводку сигналов.

      Технические характеристики

      • Время доставки сигнала от МАРШ до Центра мониторинга: 10 сек.

      • Длина соединительной линии от БОКС до МАРШ: до 15 км гарантированно.

      • Питание МАРШ: 19…72 В, 800 мкА.

      • Тип шлейфа: двухпроводный, питание и передача данных по одной паре.

      Цена вопроса: что Клиент получит за свои деньги

      За свои деньги Клиент получит надёжную автоматизированную систему контроля и авторизации доступа в распределительные шкафы, по совокупности своих характеристик не имеющую аналогов среди известных нам производителей. Подсистема не только избавит предприятие связи от излишних процедур докладов-подтверждений, сеансов связи и пр., но и от ошибок и упущений, вызванных самой распространённой причиной – человеческим фактором. Всё это, в конечном итоге, позволит существенно сократить эксплуатационные расходы и потери на техобслуживании, и увеличить рентабельность всего филиала и всей компании в целом.

      По всем вопросам Вы можете обращаться по телефону (342) 270-08-05, адресу электронной почты komtex@censor-m.ru или воспользоваться сервисом сайта «Заказать решение».

      Оформите заявку на решение, мы свяжемся с вами в ближайшее время и ответим на все интересующие вопросы.
      Заказать решение

      Продукция
      БОКС  Блок Охраны Кабелей и Колодцев Связи
      БОКС Блок Охраны Кабелей и Колодцев Связи
      Заказать
      ВМ-16  Встраиваемый модуль на 16 входов общего назначения
      ВМ-16 Встраиваемый модуль на 16 входов общего назначения
      Заказать
      МАРШ  Модуль авторизации в распределительном шкафу
      МАРШ Модуль авторизации в распределительном шкафу
      Заказать
      • Комментарии
      Загрузка комментариев...

      Поделиться
      Назад к списку
      • Мониторинг объектов связи
      • Мониторинг и охрана сетей ШПД
      • Контроль микроклимата
      • Контроль электропитания
      • Мониторинг ДГУ
      • Учёт ресурсов
      • Охрана кабеля
        • Блок охраны кабелей и колодцев связи БОКС
        • Охрана кабелей и РШ по свободным парам
        • Охрана кабелей и РШ по занятым парам
        • Охрана кабелей и РШ смешанным способом
        • Охрана кабелей и РШ с авторизацией доступа
      • Охрана колодцев
      • Передача и обработка информации
      Наши специалисты ответят на любой интересующий вопрос по решению
      Задать вопрос
      Альбом "ЦЕНСОР-ККС"
      Компания
      История
      Миссия
      Руководство
      Сертификаты
      Реквизиты
      Наши клиенты
      Отзывы
      Продукция
      Устройства мониторинга
      Контроль микроклимата
      Контроль электропитания
      Мониторинг ДГУ
      Преобразователи интерфейсов
      Оборудование для охраны колодцев
      Оборудование для охраны кабелей
      Программное обеспечение
      Архив
      Услуги
      Бесплатный расчет
      Тестирование
      Обучение
      Техподдержка
      Разработка под заказ
      База знаний
      Вопрос ответ
      Технические условия
      Каталог
      Словарь специалиста
      Наши контакты

      +7 (342) 270-08-05
      ПН – ПТ: с 9:00 до 18:00
      614066, г. Пермь, шоссе Космонавтов, д.111 корп.3, офис 404
      komtex@censor-m.ru
      © 1992-2023 ООО НПЦ «Компьютерные технологии»
      DataKit: разработка, продвижение, поддержка сайтов — Разработка сайта
