Система охраны колодцев СОКОЛ

В 2009 году на смену системе на базе устройства УСИ96К предложена уникальная система адресной охраны колодцев связи «СОКОЛ». Система «СОКОЛ» успешно эксплуатируется на сетях предприятий связи, промышленных предприятиях Российской Федерации и стран СНГ. За время эксплуатации СОКОЛ зарекомендовала себя как надёжная, простая и экономичная система по защите колодцев и линий связи.

«СОКОЛ SOKOL» – зарегистрированный товарный знак ООО НПЦ «Компьютерные технологии», свидетельство №559545 в государственном реестре РФ.

Назначение системы СОКОЛ

• Обеспечить адресную охрану крышек люков

• Воспрепятствовать вырезке медных и оптических кабелей связи

• Оградить колодцы от проникновения посторонних лиц и вандализма

• Оградить коммуникации от незаконной прокладки кабелей сторонними операторами

• Предотвратить несчастных случаи и травмы среди пешеходов в открытых люках

• Предотвратить ДТП и их последствия для автовладельцев при открытых люках на дорогах.


Преимущества системы СОКОЛ

• Быстрое адресное определение вскрытия и передача сообщения в центр сбора данных

• Автоматическое программирование адресов датчиков

• Индикация работы каждого датчика

• Автоматическая самодиагностика системы

• Монтаж датчиков на любой тип люка, на любую крышку, на любое запорное устройство

• Защита системы от короткого замыкания шлейфа

• Минимальный расход кабеля

• Возможность использования разных типов кабеля для прокладки шлейфа

• Длина шлейфа до 15 км

• Простота монтажа и подключения датчиков и организации шлейфов

• Минимальная цена системы «под ключ».


Состав системы СОКОЛ

Система «СОКОЛ» для охраны колодцев включает:

• Датчики вскрытия

• Шлейфы сигнализации

• Блок охраны кабелей и колодцев связи БОКС с модулями ВМ-КАД

• Программное обеспечение «CENSOR-Monitoring».


В колодцы кабельной канализации устанавливаются датчики вскрытия, которые передают сигналы о своем состоянии (открыт/закрыт) по шлейфу сигнализации на блок БОКС. В системе СОКОЛ предусмотрены три типа датчиков вскрытия:

БОКС установлен на АТС, с него данные передаются на Сервер, где за сбор, анализ и распределение информации отвечает программное обеспечение «CENSOR-Monitoring». С Сервера сигналы поступают Диспетчеру.

Блок БОКС для охраны колодцев комплектуются встраиваемым модулем контроля адресных датчиков ВМ-КАД в количестве от 1 до 4 штук. Модули ВМ-КАД устанавливаются внутрь блока БОКС на материнскую плату, по которой осуществляется их питание и внутренний информационный обмен. ВМ-КАД способен контролировать два шлейфа сигнализации, один модуль ВМ-КАД способен контролировать состояние 120 колодцев, 4 модуля – 480 колодцев. Общая длина шлейфа может достигать 15 км.

Принцип работы системы

Система «СОКОЛ» построена на основе адресно-параллельного метода контроля датчиков, что позволяет, используя всего одну пару проводов, разворачивать системы охраны ККС с любой топологией шлейфа сигнализации: линейная, дерево, кольцо, звезда, смешанная.

В штатном режиме, когда все охраняемые колодцы закрыты, и датчики находятся в состоянии «норма», каждый датчик с определённой периодичностью посылает на БОКС по шлейфу дежурную информацию о своём состоянии. БОКС фиксирует приход контрольной информации от каждого подключенного датчика.

Инициатором передачи данных в системе «СОКОЛ» является именно датчик. В случае если в течение контрольного времени от одного из датчиков по какой-то причине не поступил дежурный пакет данных, БОКС самостоятельно делает запрос на передачу данных с этого датчика. Если данные с датчика получены, система продолжает работать в штатном режиме. Если же данные от датчика так и не поступили, БОКС формирует аварийное сообщение на сервер с состоянием «обрыв датчика» и указанием его номера на шлейфе.

Протокол обмена данными между БОКС и датчиками ДАК по шлейфу реализован таким образом, чтобы на шлейфе ни при каких условиях не могло образоваться коллизий, т.е. чтобы датчики не мешали друг другу передавать дежурные и тревожные сообщения. Приоритет на отправку данных всегда отдаётся сработавшему датчику, а при отсутствии сработавших – тому датчику, которому БОКС сделал запрос на передачу пакета. Во всех остальных случаях датчики ДАК-1 и ДАК-2 автоматически выстраиваются по цепочке для передачи контрольных пакетов, не мешая друг другу, например, в случае совпадения времени отправки контрольных пакетов у двух датчиков.

Таким образом, алгоритм работы и протокол позволяют системе контролировать работоспособность каждого датчика и оперативно извещать обслуживающий персонал о возможных неисправностях.

При вскрытии одного из колодцев срабатывает соответствующий датчик, и он мгновенно передаёт тревожное сообщение по шлейфу на БОКС с состоянием «вскрытие» и своим номером (т.е. адресом), имея приоритет первостепенной важности перед остальными датчиками. Далее БОКС передаёт это сообщение на сервер. Таким образом, сообщение о вскрытии колодца попадёт от датчика дежурному оператору в считанные миллисекунды, независимо от состояния других датчиков.

Мгновенное срабатывание датчика и сверхбыстрая передача информации при вскрытии колодца исключают саботаж и подкладывание другого магнита к датчику.

При работе шлейфа сигнализации в течение длительного времени эксплуатации, как и с любой другой системой или электронной техникой, в разумных пределах могут происходить ситуации, которые могут привести к короткому замыканию:

• перетирание или передавливание изоляции шлейфа при прокладке других кабелей,
• разгерметизация места соединения датчика со шлейфом из-за нарушения технологии герметизации,
• перетирание или передавливание изоляции провода/кабеля датчика при проведении работ в колодце,
• внутриплатная неисправность датчика из-за скрытого дефекта элементной базы (в рамках общепромышленных стандартов и ГОСТов на процент брака).

Несмотря на то, что по нашему опыту эти случаи достаточно редки и считаются исключительными, всё же мы должны обеспечить работоспособность системы даже в нештатных ситуациях. Для этого предусмотрены штатные средства защиты системы от коротких замыканий шлейфа, а именно: внешние в системе «СОКОЛ» и встроенные в ДАК-2 в системе «СОКОЛ» изоляторы от коротких замыканий.

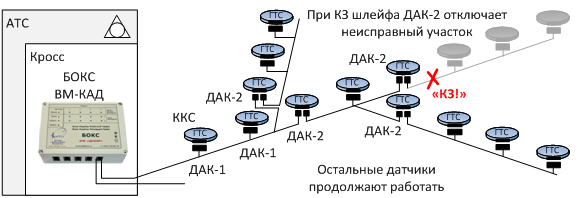

Работа датчиков ДАК-2 с изоляторами построена следующим образом: ДАК-2 имеет два двухпроводных (либо один четырёхпроводный) вывода кабеля для подключения к шлейфу: входящий и исходящий выводы. При возникновении КЗ встроенный изолятор отключает повреждённый участок со стороны исходящего шлейфа. При этом сам датчик с изолятором и все датчики, находящиеся на шлейфе перед ним с входящей стороны, продолжают работать.

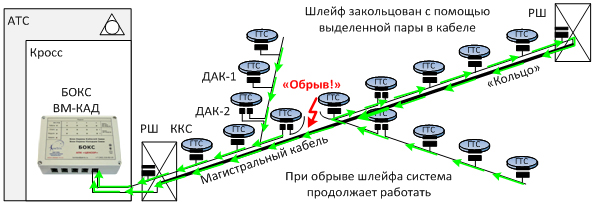

Одним из преимуществ системы «СОКОЛ» остаётся возможность построения кольцевой топологии, а точнее закольцовывания шлейфа сигнализации, что резко увеличивает надёжность и отказоустойчивость системы. При обрыве шлейфа в одном месте система остаётся полностью работоспособной и сообщает Пользователю местонахождение неисправного участка. При обрыве в двух и более местах из под контроля выходит лишь часть датчиков, находящихся между участками, где есть обрыв.

Уникальное решение по защите системы от обрыва шлейфа

Кроме того, топология «кольцо» обеспечивает защиту шлейфа от короткого замыкания при использовании на шлейфе датчиков со встроенными изоляторами.

Во многих случаях от АТС, где установлен БОКС, до самого дальнего охраняемого колодца идёт многопарный медножильный абонентский кабель типа ТПП. В большинстве случаев в этом кабеле имеется хотя бы одна свободная пара. Мы предлагаем использовать данную пару для организации обратного направления шлейфа: от дальнего колодца до АТС. Наличие возможности контролировать шлейф с двух сторон – это как минимум вдвое большая надёжность. Топология «кольцо» позволяет практически без затрат свести к нулю потери информации при одном обрыве шлейфа и минимизировать потери при обрыве в двух местах.

Для эффективного использования системы охраны «СОКОЛ» необходимо обеспечить оперативное реагирование на получаемые сигналы. Варианты организации реагирования на происшествия у наших Пользователей:

• реагирование силами специалистов эксплуатирующей организации, на объекты выезжают сотрудники Оператора

• вывод функций реагирования на пульты частных охранных предприятий (ЧОП)

• вывод функций охраны на аутсорсинг отделам вневедомственной охраны (ОВО) МВД России или ведомственной охраны Минкомсвязи России – ФГУП «СВЯЗЬ-безопасность» – с этим Предприятием у нас имеется Соглашение о сотрудничестве на всей территории РФ.


Эффект от внедрения системы СОКОЛ

Экономический эффект от внедрения системы выражен в существенной экономии средств Пользователей и повышении их прибыли за счёт:

• сохранения имущества: кабелей, крышек люков

• сокращения числа ремонтно-восстановительных работ и отвлечения ресурсов

• обеспечения стабильной связи, отсутствие простоев сети и неполученной выручки

• упорядочивания и легализации доступа в колодцы, сдачи канализации в аренду

• повышения эффективности эксплуатации и обслуживания линейно-кабельных сооружений.


Социальный эффект выражен в защите населения и установлении правопорядка:

• обеспечение гарантированной связи с экстренными службами: МЧС, Скорая помощь, Полиция

• обеспечение гарантированной связи Администрациям и силовым структурам

• противодействие криминальному промыслу чёрным и цветным металлом

• защита людей от гибели, травм и увечий на колодцах

• защита автовладельцев от ущерба на дорогах при открытых люках.


С чего начать проект?

Первым этапом при работе над системой охраны колодцев является сбор и уточнение исходных данных: количество станционных объектов (АТС), количество колодцев в районе каждой АТС, предполагаемое оснащение диспетчерского центра и состав вычислительной техники. На основе полученных данных, специалисты нашей компании выполняют расчёты и составляют техническую спецификацию оборудования и материалов.

В ООО НПЦ «Компьютерные технологии» накоплен опыт множества Компаний-Клиентов, созданы компетенции в самых разных вопросах: от монтажа датчиков до реагирования на сигналы. Наша компания оказывает техническую и организационную поддержку своим Пользователям, проводит обучение и презентации, организует обмен опытом между специалистами предприятий из разных регионов.

По всем вопросам Вы можете обращаться по телефону (342) 270-08-05, адресу электронной почты komtex@censor-m.ru или воспользоваться сервисом сайта «Заказать решение».
