      Охрана кабелей и РШ по занятым парам

      Гарантируется отсутствие влияния на абонентскую линию, так как в системе отсутствуют коммутаторы, которые могут выйти из строя и привести к неисправности всей линии

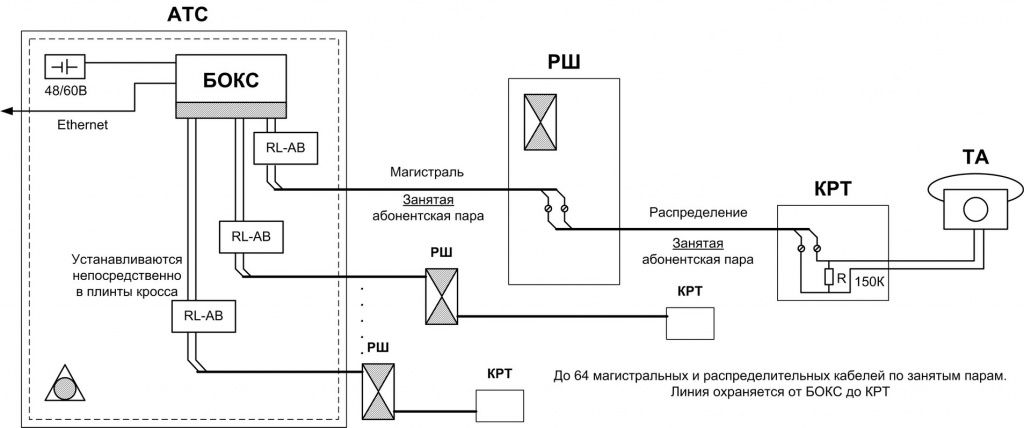

      Охрана маг.и распр.поЗП.jpg

      Каждая занятая абонентская линия может использоваться в качестве контрольной пары для охраны магистрального и распределительного кабелей. Для этого контрольную пару в распределительном кабеле нужно соединить с контрольной парой в магистральном кабеле (в РШ), со стороны АТС подключить пару к модулю согласования RL-AB, а со стороны абонента (в КРТ) подключить параллельно к этой паре задающий резистор номиналом 150 КОм. RL-AB, в свою очередь, подключается к входу БОКС с ВМ-16.

      Модуль RL-AB фиксирует величину дежурного тока, протекающего непрерывно по абонентской линии через ограничивающий резистор, установленный в КРТ. При обрыве линии величина тока существенно снижается, что дает достоверную информацию об обрыве кабеля. При этом RL-AB гарантированно отличит и не среагирует на снятие трубки с аппарата или звонок абоненту, так как в этих случаях величина тока увеличивается, а не уменьшается. Согласно величине дежурного тока с помощью специальной высокочувствительной микросхемы мини-плата RL-AB формирует дискретный выход типа «норма/обрыв». Этот выход фиксируется входом центрального устройства БОКС.

      Гарантируется отсутствие влияния на абонентскую линию, так как в системе отсутствуют коммутаторы, которые могут выйти из строя и привести к неисправности всей линии. Модуль и резистор на абонентские телефонные устройства не влияют, система контроля никаких сигналов или помех в линию не вносит, а абонент никак не ощущает присутствия узлов контроля на линии. Контролируемая занятая пара работает, как и любая другая абонентская пара.

      Удобный конструктив RL-AB обеспечивает монтаж непосредственно в плинт кросса и не требует отдельного крепежа.

      По всем вопросам Вы можете обращаться по телефону (342) 270-08-05, адресу электронной почты komtex@censor-m.ru или воспользоваться сервисом сайта «Заказать решение».

      Оформите заявку на решение, мы свяжемся с вами в ближайшее время и ответим на все интересующие вопросы.
      Заказать решение

      Продукция
      БОКС  Блок Охраны Кабелей и Колодцев Связи
      БОКС Блок Охраны Кабелей и Колодцев Связи
      Заказать
      ВМ-16  Встраиваемый модуль на 16 входов общего назначения
      ВМ-16 Встраиваемый модуль на 16 входов общего назначения
      Заказать
      RL-AB  Модуль согласования для контроля кабеля по занятой абонентом паре
      RL-AB Модуль согласования для контроля кабеля по занятой абонентом паре
      Заказать
      • Комментарии
      Загрузка комментариев...

      Поделиться
      Назад к списку
      • Мониторинг объектов связи
      • Мониторинг и охрана сетей ШПД
      • Контроль микроклимата
      • Контроль электропитания
      • Мониторинг ДГУ
      • Учёт ресурсов
      • Охрана кабеля
        • Блок охраны кабелей и колодцев связи БОКС
        • Охрана кабелей и РШ по свободным парам
        • Охрана кабелей и РШ по занятым парам
        • Охрана кабелей и РШ смешанным способом
        • Охрана кабелей и РШ с авторизацией доступа
      • Охрана колодцев
      • Передача и обработка информации
      Наши специалисты ответят на любой интересующий вопрос по решению
      Задать вопрос
      Альбом "ЦЕНСОР-ККС"
      Компания
      История
      Миссия
      Руководство
      Сертификаты
      Реквизиты
      Наши клиенты
      Отзывы
      Продукция
      Устройства мониторинга
      Контроль микроклимата
      Контроль электропитания
      Мониторинг ДГУ
      Преобразователи интерфейсов
      Оборудование для охраны колодцев
      Оборудование для охраны кабелей
      Программное обеспечение
      Архив
      Услуги
      Бесплатный расчет
      Тестирование
      Обучение
      Техподдержка
      Разработка под заказ
      База знаний
      Вопрос ответ
      Технические условия
      Каталог
      Словарь специалиста
      Наши контакты

      +7 (342) 270-08-05
      ПН – ПТ: с 9:00 до 18:00
      614066, г. Пермь, шоссе Космонавтов, д.111 корп.3, офис 404
      komtex@censor-m.ru
      © 1992-2023 ООО НПЦ «Компьютерные технологии»
      DataKit: разработка, продвижение, поддержка сайтов — Разработка сайта
