Блок охраны кабелей и колодцев связи БОКС

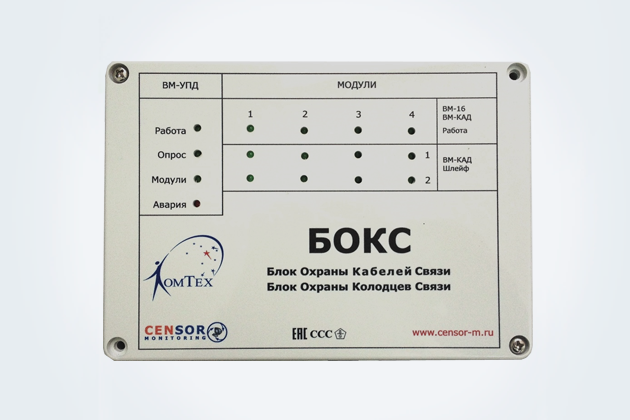

БОКС состоит из корпуса и материнской платы, на которой расположены разъёмы для установки встраиваемых модулей (ВМ). Базовый модуль управления и передачи данных поставляется в составе БОКС независимо от комплектации. С его помощью БОКС обеспечивает управление встраиваемыми модулями и передачу данных по сети Ethernet, а также питание от станционного источника 45…72В. Базовый модуль также сделан съёмным для упрощения его обслуживания и замены.

БОКС может нести на борту до 4 сменных встраиваемых модулей в различных сочетаниях с разной функциональной нагрузкой. ВМ устанавливаются исходя из требуемых Заказчиком функций и количества точек контроля. Каждая функция охраны кабелей, колодцев или шкафов подразумевает конкретный встраиваемый модуль согласно номенклатуре. Заказчик может сам выбирать и устанавливать необходимые ему модули.

Для охраны кабелей связи блок БОКС комплектуется модулями на 16 дискретных входов общего назначения ВМ-16 в количестве от 1 до 4 штук. Модули ВМ-16 устанавливаются внутрь БОКС на материнскую плату, по которой осуществляется их питание и внутренний информационный обмен. Один модуль ВМ-16 предназначен для охраны 16 магистралей и распределительных шкафов (РШ). В максимальной комплектации БОКС может охранять до 64 магистральных кабелей и РШ с авторизацией МАРШ, распределительных кабелей - до 512 шт.

БОКС ВМ-16 обеспечивает контроль любых дискретных датчиков с выходом типа «сухой контакт», любых модулей нормализации RL-… из состава АПК «ЦЕНСОР», а также обеспечивает организацию подсистем:

- контроля магистральных и распределительных кабелей по свободным и занятым абонентским парам с определением места обрыва (поддерживает датчики ДР-8, ДР-8АБ),

- контроля распределительных шкафов с авторизацией «КОРШУН».

Платформа БОКС со встроенными модулями ВМ-16 размещается на АТС в кроссе. К входам ВМ-16 подключаются контрольные пары кабелей, которые необходимо охранять.

БОКС является универсальной платформой для организации систем охраны магистральных и распределительных кабелей и колодцев связи. Установив на объекте БОКС и укомплектовав его модулями, например, для охраны кабелей, Пользователь при наличии на плате свободных слотов может доукомплектовать его модулями для охраны колодцев, и наоборот. Для организации этих подсистем Пользователю не нужно приобретать и устанавливать два отдельных прибора, что значительно упрощает его задачу и снижает расходы.

Номенклатура сменных встраиваемых модулей для БОКС

БОКС объединяет в себе полный комплекс функций мониторинга и охраны ЛКС и ККС, которые ранее были реализованы в разных объектовых устройствах «ЦЕНСОР». Теперь они выполнены в виде унифицированных взаимозаменяемых встраиваемых модулей, а платформа БОКС обеспечивает для них общее питание (в диапазоне 36…72В), единый канал связи с центром (Ethernet), компоновку в общем корпусе с выводом внешней светодиодной индикации.

БОКС - функциональное, комплексное техническое решение задач мониторинга и охраны ЛКС, не имеющее аналогов по своим возможностям.

Возможности БОКС с различными вариантами максимальной загрузки

• Экономичность. Индивидуальный подбор конфигурации.

• БОКС – это верный способ сэкономить на оборудовании мониторинга путём исключения избыточной аппаратной части, поскольку Заказчик получает все востребованные им функции, по сути, в одной «коробке» (box – англ. коробка).

• Простота монтажа. Подключение проводов без отверток и паяльников – достаточно откусить, зачистить и обжать провод.

• При монтаже не нужны паяльники и отвёртки, достаточно откусить, зачистить и обжать провода. Внешние подключения выполняются 8-контактными коннекторами RJ-45. На каждом модуле предусмотрено по 1 либо 2 гнезда для их подключения.

• Унификация. На всех объектах стоят одинаковые изделия, отличающиеся только составом взаимозаменяемых встраиваемых модулей.
