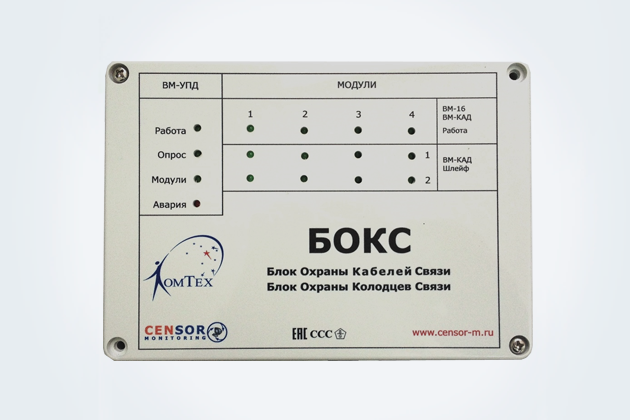

БОКС состоит из корпуса и материнской платы, на которой расположены разъёмы для установки встраиваемых модулей (ВМ). Базовый модуль управления и передачи данных поставляется в составе БОКС независимо от комплектации. С его помощью БОКС обеспечивает управление встраиваемыми модулями и передачу данных по сети Ethernet, а также питание от станционного источника 45…72В. Базовый модуль также сделан съёмным для упрощения его обслуживания и замены.
БОКС может нести на борту до 4 сменных встраиваемых модулей в различных сочетаниях с разной функциональной нагрузкой. ВМ устанавливаются исходя из требуемых Заказчиком функций и количества точек контроля. Каждая функция охраны кабелей, колодцев или шкафов подразумевает конкретный встраиваемый модуль согласно номенклатуре. Заказчик может сам выбирать и устанавливать необходимые ему модули.
Охрана колодцев связи

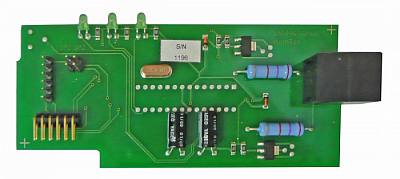

Для охраны колодцев связи блок БОКС комплектуется модулями контроля адресных датчиков ВМ-КАД в количестве от 1 до 4 штук. БОКС ВМ-КАД обеспечивает организацию охраны колодцев системы «СОКОЛ». Встраиваемый модуль контроля адресных датчиков ВМ-КАД – электронный модуль, способный контролировать два шлейфа сигнализации, к каждому из которых подключается до 60 адресных датчиков вскрытия в любом сочетании, т.е. в сумме один модуль ВМ-КАД способен контролировать состояние 120 колодцев, 4 модуля – 480 колодцев. Общая длина шлейфа может достигать 15 км. Модули ВМ-КАД устанавливаются внутрь БОКС на материнскую плату, по которой осуществляется их питание и внутренний информационный обмен.
БОКС является универсальной платформой для организации систем охраны магистральных и распределительных кабелей и колодцев связи. Установив на объекте БОКС и укомплектовав его модулями, например, для охраны колодцев, Пользователь при наличии на плате свободных слотов может доукомплектовать его модулями для охраны кабелей, и наоборот. Для организации этих подсистем Пользователю не нужно приобретать и устанавливать два отдельных прибора, что значительно упрощает его задачу и снижает расходы.
Номенклатура сменных встраиваемых модулей для БОКС
| Название | Назначение |
| ВМ-КАД (в ранних версиях ВМ-МКАД-60) |
Модуль контроля адресных датчиков на 120 точек подключения. Обеспечивает организацию подсистем охраны колодцев «СОКОЛ». Модуль имеет два входа для подключения шлейфов сигнализации, по 60 датчиков на каждом, с любой топологией: «кольцо», «дерево», «звезда», линейная, смешанная. Датчики контролируются адресно-параллельным методом, независимо друг от друга. Длина шлейфа – до 15 км. |
| ВМ-16 |
Встраиваемый модуль на 16 дискретных входов общего назначения. Обеспечивает контроль любых дискретных датчиков с выходом типа «сухой контакт», любых модулей нормализации RL-… из состава АПК «ЦЕНСОР», а также обеспечивает организацию подсистем: - контроля магистральных и распределительных кабелей по свободным и занятым абонентским парам с определением места обрыва (поддерживает датчики ДР-8, ДР-8АБ), - контроля распределительных шкафов с авторизацией «КОРШУН». |
БОКС объединяет в себе полный комплекс функций мониторинга и охраны ЛКС и ККС, которые ранее были реализованы в разных объектовых устройствах «ЦЕНСОР». Теперь они выполнены в виде унифицированных взаимозаменяемых встраиваемых модулей, а платформа БОКС обеспечивает для них общее питание (в диапазоне 36…72В), единый канал связи с центром (Ethernet), компоновку в общем корпусе с выводом внешней светодиодной индикации.
БОКС - функциональное, комплексное техническое решение задач мониторинга и охраны ЛКС, не имеющее аналогов по своим возможностям.

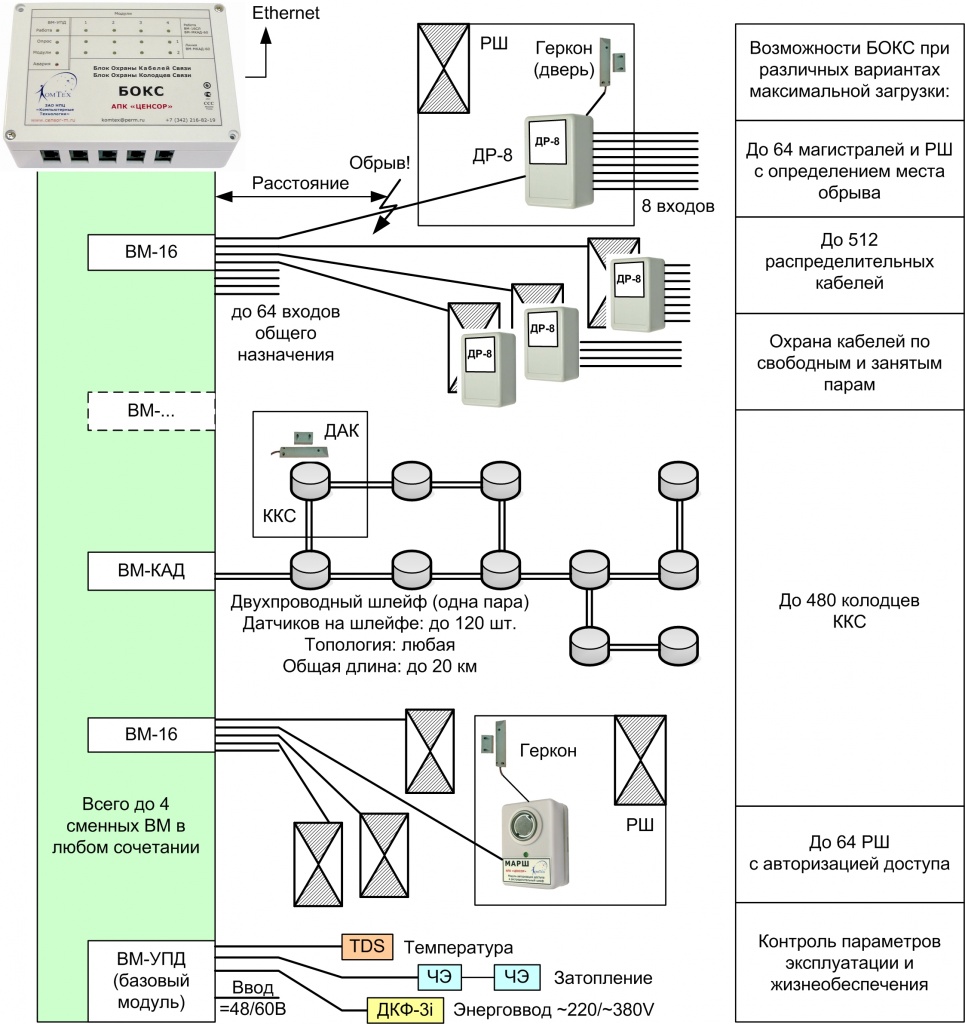

Возможности БОКС с различными вариантами максимальной загрузки
Преимущества БОКС:
- Экономичность. Индивидуальный подбор конфигурации. БОКС – это верный способ сэкономить на оборудовании мониторинга путём исключения избыточной аппаратной части, поскольку Заказчик получает все востребованные им функции, по сути, в одной «коробке» (box – англ. коробка).
- Простота монтажа. Подключение проводов без отверток и паяльников – достаточно откусить, зачистить и обжать провод. При монтаже не нужны паяльники и отвёртки, достаточно откусить, зачистить и обжать провода. Внешние подключения выполняются 8-контактными коннекторами RJ-45. На каждом модуле предусмотрено по 1 либо 2 гнезда для их подключения.
- Унификация. На всех объектах стоят одинаковые изделия, отличающиеся только составом взаимозаменяемых встраиваемых модулей.
