Технические решения АПК "ЦЕНСОР" для энергетики

Решения «ЦЕНСОР» разрабатываются и внедряются с целью облегчения и улучшения условий труда персонала предприятия за счёт перехода от выполнения технологических операций вручную к выполнению тех же операций оборудованием под управлением программ: компьютерами, контроллерами, измерительными приборами и датчиками.

Наши технические решения позволяют оптимально и чётко решить ряд конкретных задач. Пользователь нашей системы получает возможность с помощью своего автоматизированного рабочего места в любой момент времени быстро получить достоверную информацию в приемлемом виде (табличном или графическом).

Многофункциональный комплекс «ЦЕНСОР» решает ряд задач:

• учет энергоресурсов,
• мониторинг электропитания,
• управление электрооборудованием.

Подсистема по учету энергоресурсов состоит из оборудования стыковки со счётчиком, канала связи, центрального оборудования и программного обеспечения «CENSOR-Energy».

В качестве оборудования стыковки со счетчиками используются следующие устройства: УСИ-8ЕG, УСИ-FTTx, ПИРС-2.0. Передача данных в центр осуществляется по сети Ethernet.

Рис. 1. Программное обеспечение ПО «CENSOR-Energy»

Программное обеспечение CENSOR-Energy – автоматизированная система учёта электроэнергии. Система осуществляет сбор, хранение, отображение и вывод в форме различных отчётов информации по энергопотреблению согласно показаниям приборов учёта (ПУ).

Система автоматически собирает показания с ПУ и формирует справки о расходе электроэнергии за отчётный период. CENSOR-Energy поддерживает любые типы счётчиков (как с импульсными, так и с интерфейсными выходами). Список поддерживаемых интерфейсных счётчиков постоянно расширяется.

Пользователь получает следующую информацию со счётчика:

• получасовые значения мощности,
• текущие показания счётчика,
• время включения/отключения питания,
• другую информацию, предусмотренную протоколом обмена с определенной моделью счётчика.

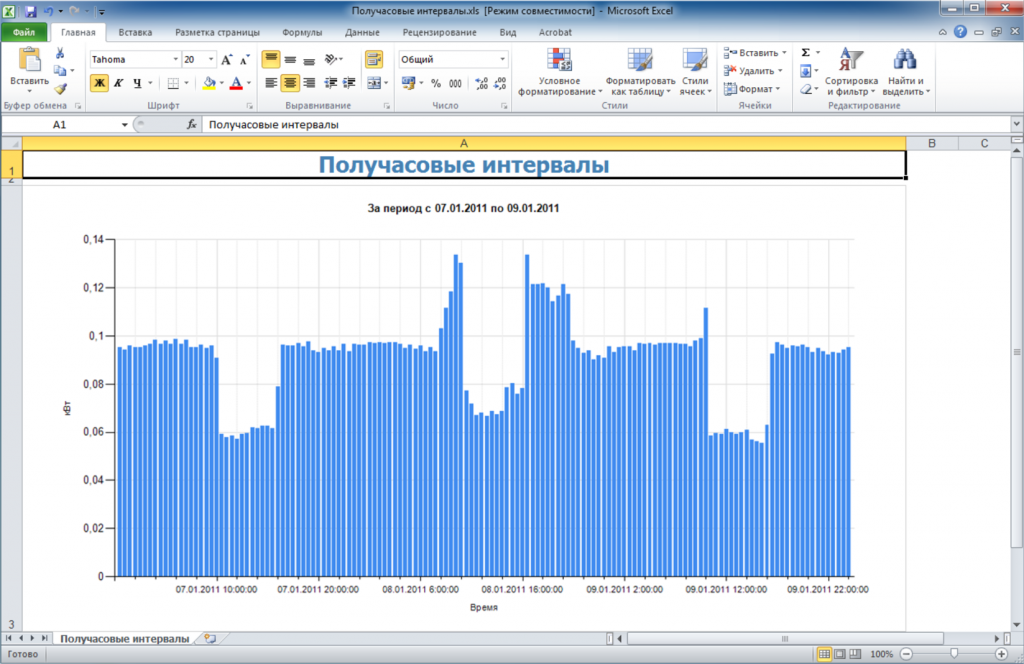

Рис. 2. Пример отчета по получасовым интервалам за заданный промежуток времени

Форма предусмотренной в ПО отчетности проста и наглядна. В дополнение к уже существующим отчётам Пользователи могут разрабатывать новые. Система отчетов позволяет строить графики, выгружать информацию в форматах Excel, Word, PDF.

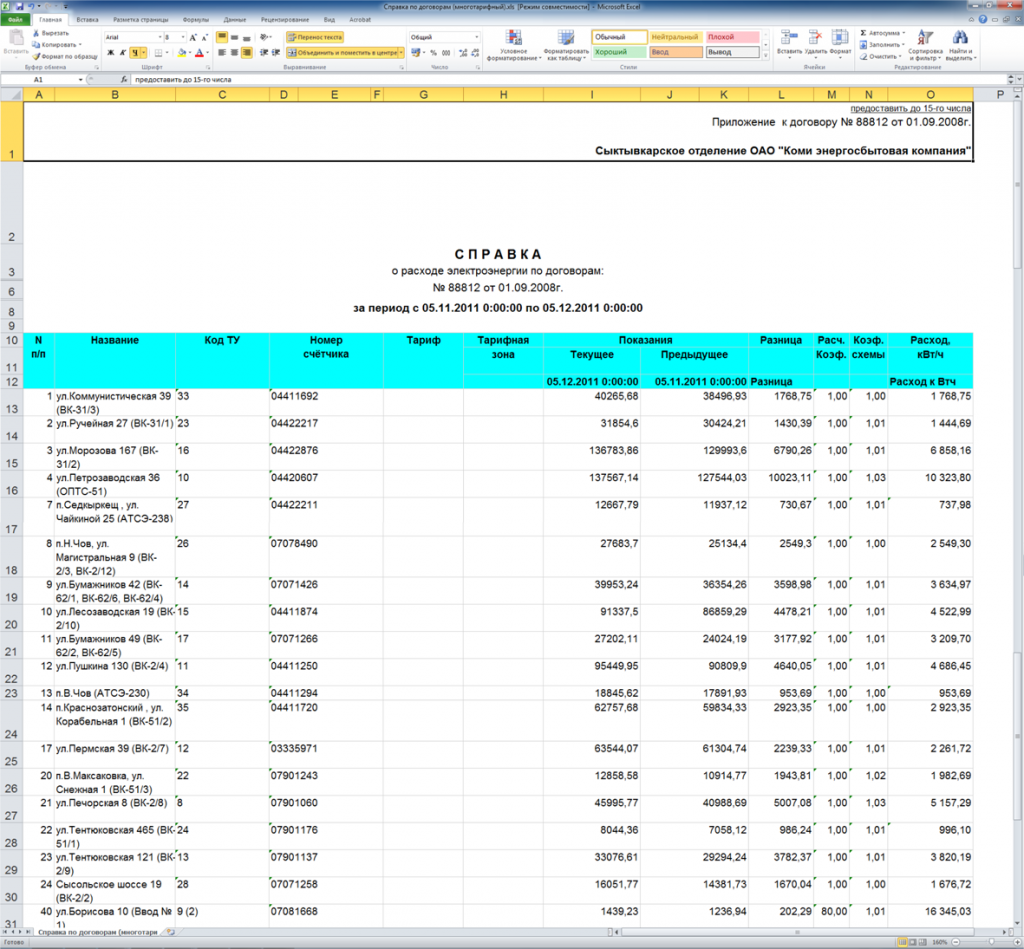

Рис. 3. Пример отчета о расходе электроэнергии по договору в формате Excel

• Дистанционный сбор информации с приборов учета

• Возможность опроса приборов учета как автоматически, с заданным интервалом, так и вручную, по инициативе пользователя

• Поддержка приборов учёта разных производителей и разных типов. Возможность добавить новый тип ПУ

• Поддержка многотарифного учета

• Хранение собранных данных с приборов учета на сервере в базе данных

• Наличие набора готовых отчётов. Также существует возможность создания новых отчётов, в том числе, самим Пользователем.


В соответствии с действующим законодательством Российской Федерации программное обеспечение CENSOR-Energy не подлежат обязательной сертификации в качестве средств измерения (метрологический сертификат) и могут быть использованы для построения систем АИСКУЭ.

Осуществляя мониторинг электропитания, подсистема «CENSOR-Energy» позволяет:

• контролировать параметры качества электроэнергии,
• осуществлять посекционный контроль аккумуляторных батарей (АКБ),
• контролировать станционное гарантированное питание с ЭПУ/ИБП,
• контролировать параметры климатического оборудования.

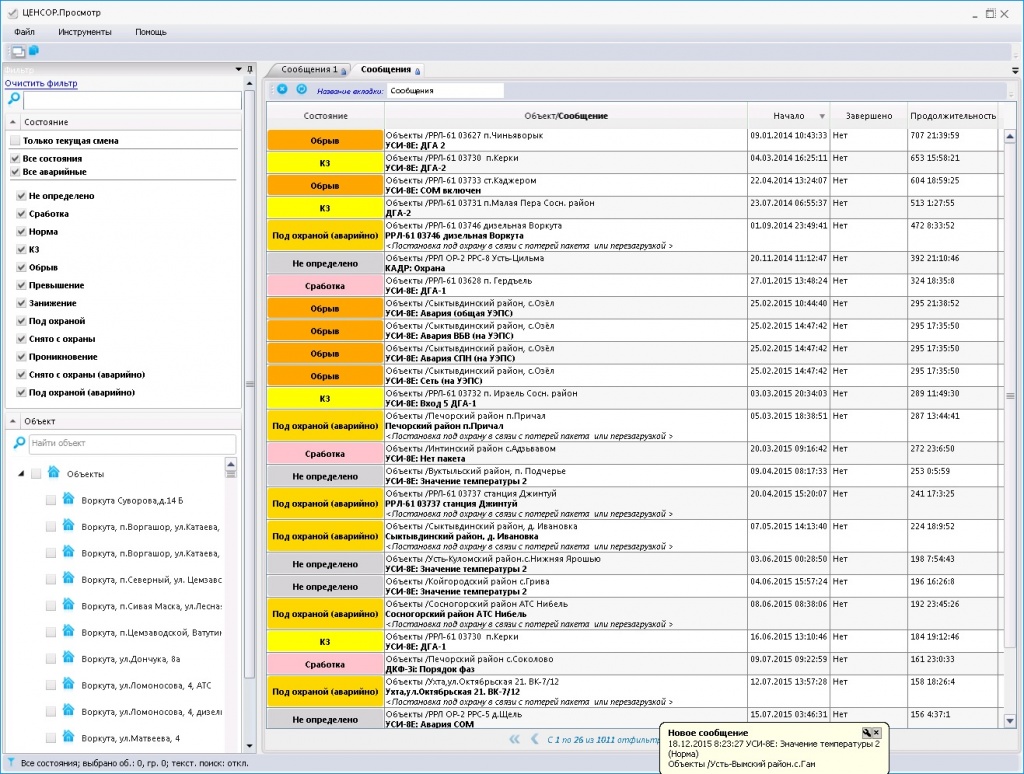

Рис. 4. Программное обеспечение

Контроль параметров качества электроэнергии: Контроль значения тока, действующего напряжения и частоты на каждой фазе, их чередования (датчик ДКФ-3М).

Посекционный контроль аккумуляторных батарей (АКБ): Контроль напряжения секции, тока на выходе АКБ, общего напряжения АКБ, контроль температуры АКБ, прогноз времени разряда АКБ (блок контроля БК-АКБ).

Контроль станционного гарантированного питания с ЭПУ/ИБП: Контроль напряжения и тока на входе ЭПУ (датчик ДКФ-3М), напряжения и тока на выходе ЭПУ, аварийной сигнализации.

Контроль параметров климатического оборудования:

• кондиционер/обогреватель: контроль напряжения питания и тока на входе, контроль температуры на выходе (прибор ПУСК-4),
• кондиционер: контроль работоспособности и предотвращение аварии при превышении/занижении температуры, удалённый перезапуск (прибор ПУСК-4),
• контроль влажности.

Рис. 5. Пример отчета по мониторингу электропитания

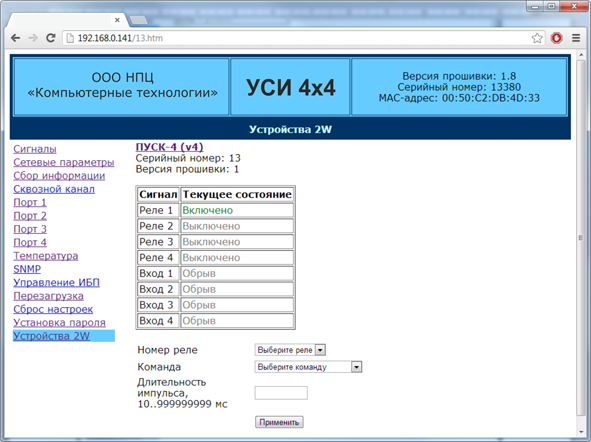

Рис. 6. Web-Интерфейс устройства по управлению электрооборудованием

Управление внутренними потребителями на контролируемом объекте осуществляется по цепям питания: включение/выключение, перезапуск, сброс питания различного оборудования.

Эти возможности могут быть реализованы при использовании прибора ПУСК-4:

• управление аппаратурой связи (модемы, коммутаторы, шлюзы, DSLAM, др.),
• управление штатной ОПС, АСПТ объекта,
• управление климатическим и силовым оборудованием объекта.
