Монтаж и наладка системы СОКОЛ

 Монтаж и наладка системы выполняется в следующей последовательности:

1. Установка программного обеспечения «CENSOR-Monitoring»

2. Монтаж и подключение БОКСа согласно технической документации

3. Монтаж и подключение шлейфов сигнализации

4. Программирование адресов и подключение датчиков

5. Герметизация точек подключения датчиков к шлейфу

6. Монтаж датчиков и магнитов на УЗКЛ или непосредственно на люк.


Программное обеспечение (ПО) «CENSOR-Monitoring» обеспечивает сбор, хранение, распределение, отображение и управление доступом к информации на Сервере и Автоматизированных рабочих местах (АРМ) операторов. В состав ПО входит система управления базой данных (СУБД) на базе технологии MS SQL.

ПО «CENSOR-Monitoring» работает на серверах и рабочих станциях под управлением операционных систем Microsoft Windows, начиная с версии ХР, а также серверных операционных систем, начиная с Windows Server 2003. Серверная платформа и рабочие места могут быть выделены из существующего парка вычислительной техники либо закуплены отдельно.

ПО «CENSOR-Monitoring» поставляется в комплекте с оборудованием.

Блок охраны кабелей и колодцев БОКС устанавливается на АТС в помещении кросса, где есть доступ к станционному гарантированному питанию, каналу связи Ethernet и линейной части кросса.

В большинстве случаев из самой АТС в колодцы отдельная пара не прокладывается, а используется выделенная пара в многопарном магистральном кабеле, идущая до ближайшего к АТС распределительного шкафа (РШ), где через т.н. «пришкафной» колодец к этой паре подключается шлейф, идущий далее по подземной канализации. Подключения шлейфов к БОКС выполняются, как правило, на плинтах кросса АТС.

Первый датчик на шлейфе целесообразно использовать для охраны того самого распределительного шкафа, второй – для охраны расположенного рядом колодца. Далее все датчики размещаются в охраняемых колодцах и подключаются к шлейфу: ДАК-1 – в параллель, ДАК-2 – в разрыв, т.е. последовательно. Входящие и исходящие концы шлейфа должны иметь запас длины (петлю) 1-2 м.

Программирование адреса датчика производится в автоматическом режиме или программатором адресов. В автоматическом режиме при подключении датчику присваивается свободный адрес с наименьшим значением. Например: если адреса 1, 2, 3 заняты, то будет запрограммирован адрес 4. Изменить адрес запрограммированного датчика можно только с помощью программатора «ПРОГ-А».

Датчики ДАК-1 неполярные и подключаются параллельно шлейфу.

Датчики ДАК-2 имеют встроенный изолятор короткого замыкания и являются полярными, поэтому подключение датчиков необходимо выполнять с учетом полярности. Если жилы шлейфа имеют цветную маркировку и ДАК-2 выполнен с кабелем КВВГ, то подключать можно в соответствии с маркировкой.

Маркировка для кабеля КВВГ; белые выводы – «общий» (подключается станционная «земля»), бело-красный и бело-синий - входящий\исходящий выводы (взаимозаменяемые). Если выводы не имеют цветной маркировки, то подключение ДАК-2 производится подбором полярности. При правильном подключении у датчика коротко мигает светодиод. Изменение состояния датчика (приблизить или отвести магнит) также сопровождается индикацией. К датчику ДАК-2 сначала подключается входящий шлейф, а после успешного программирования и проверки работоспособности при помощи магнита – исходящий шлейф. Окончательной проверкой работоспособности датчика является отображение изменений состояния датчика с данным адресом в программном обеспечении.

При подключении датчика в автоматическом режиме программирования необходимо обеспечить постоянный контакт без разрыва соединения до окончания процесса программирования адреса во избежание ошибки программирования (2-3 сек). Процесс программирования можно наблюдать по светодиоду.

Одно из главных преимуществ системы «СОКОЛ» - оба типа датчиков ДАК-1 и ДАК-2 поддерживают как ручное, так и автоматическое присвоение адреса при подключении к шлейфу. При первом подключении и ДАК-1, и ДАК-2 получают индивидуальный адрес на шлейфе, который записывается в энергонезависимую память датчика и передаётся на сервер. Это позволяет упростить и ускорить развёртывание системы, сделать удобным и простым дальнейшую эксплуатацию и обслуживание, а также автоматизировать учёт присвоенных датчикам адресов в системе.

В случае замены или переноса датчика его всегда можно «перепрошить» прямо «в поле» с помощью программатора «Прог-А», имеющего возможность питания от прикуривателя автомобиля.

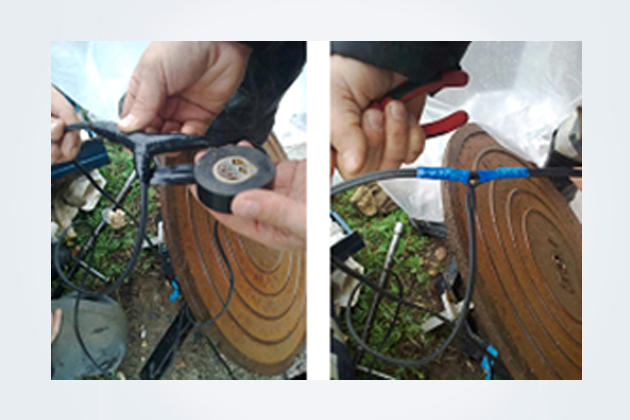

После подключения датчика необходима герметизация мест соединений. Места соединений изолируются и герметизируются по технологии, схожей с технологией соединения и герметизации телефонных линий. Изоляция мест соединений выводов датчика и шлейфов производится в три слоя с использованием материалов ведущего мирового производителя 3М:

• Электроизоляция – изолента (30 см)
• Гидроизоляция – лента VМ (40 см)
• Армирование – лента 88Т (40 см).

Вместо соединений типа «скрутка» часто используют соединители с гелевым гидрофобным наполнителем типа «skotchlock» нужного типа. Вместо лент VM и 88T нередко используют испытанную технологию с применением кабельной муфты типа 2МПР 7/13 и термоусаживаемых трубок с клеевым подслоем.

Комплекты герметизации наше предприятие также поставляет под заказ. При наличии Заказчик может использовать собственные материалы.

Монтаж может проводиться двумя способами:

• непосредственно на верхнюю либо нижнюю крышку и горловину люка

• на запорное устройство верхней либо нижней крышки люка.


Возможность установки датчиков на верхнюю крышку позволяет осуществлять охрану колодца полностью, т.е. охранять и крышку, и колодец. Например, если целью злоумышленников является именно чугун, то при хищении крышки Оператор связи узнает об этом сразу, и сможет оперативно принять меры по её замене. Тогда как установка датчика на нижнюю крышку, на что ориентированы альтернативные системы, позволяет лишь фиксировать вскрытие нижней крышки колодца, вовсе оставив без контроля наличие и отсутствие верхней, несущей силовую нагрузку, крышки.

Если запорное устройство не используется, датчики ДАК-1 и ДАК-2 располагаются на горловине колодца, а их магниты – на краю крышки люка. Магнит крепится к крышке с помощью саморезов по металлу, вкручиваемых в заранее просверленные твердосплавным сверлом отверстия. Сам датчик крепится к чугунному кольцу горловины люка скобами из оцинкованной монтажной ленты, доступной в любом строительном магазине, но поставляемой нами в комплекте с датчиками, также с помощью саморезов по металлу. Расстояние между магнитом и датчиком в закрытом состоянии не должно превышать 5мм – подгоняется по месту. Единственный нюанс: при таком креплении необходимо при каждом закрывании крышки совмещать магнит с датчиком. Навык вырабатывается с опытом, и после небольшого количества повторений кабельщикам это удаётся без особого труда.

Предвосхищая возможные вопросы, скажем, что и чугунная крышка, и чугунный люк вполне поддаются сверлению обычной электродрелью с использованием твердосплавного сверла, доступного в широкой продаже. Одного сверла хватает на 2-4 колодца. Электроэнергию при монтаже «в поле» обеспечивает бензоэлектрический генератор мощностью в пределах 2 КВт.

Расположение датчика ДАК (на рис. вид с торца) в колодце непосредственно на крышке люка

Установка датчика на запорное устройство также даёт неоспоримые преимущества: уже при попытке вскрытия колодца, в самом начале выкручивания запорного болта, пока ещё крышка зафиксирована, сигнал по системе «СОКОЛ» в считанные миллисекунды будет доставлен дежурному оператору. Тот, в свою очередь, сразу направит к месту преступления группу реагирования, которая сможет максимально быстро прибыть на колодец и провести оперативные действия. Эта мера позволяет не просто фиксировать проникновение в колодец, а предотвращать его в принципе.

Монтаж датчика ДАК-1 на запорном устройстве УЗКЛ

Как для монтажа на крышку, так и для монтажа на запорное устройство мы поставляем необходимые комплекты крепежей. При совмещении запорного устройства УЗКЛ и адресной сигнализации датчик ДАК-1 или ДАК-2 устанавливается на УЗКЛ с помощью специального комплекта креплений ККДК, производимого и поставляемого также ООО НПЦ «Компьютерные Технологии». Сам датчик располагается на подвижной части УЗКЛ, а его магнит – на неподвижной. В закрытом состоянии расстояние между магнитом и датчиком не должно превышать 5мм. Это расстояние подгоняется по месту при установке.

Устройство запорное крышки люка УЗКЛ предназначено для установки на верхнюю крышку люка (чугунную, полимерно-песчаную, др.), имеющуюся у Заказчика.

Устройство запорное нижней крышки УЗНК предназначено для установки на нижнюю крышку люка (стальную), которая поставляется в комплекте с устройством.

                      Захват УЗКЛ за бетонное основание   Захват УЗКЛ за горловину люка   УЗНК со штатной нижней крышкой

В устройствах УЗКЛ и УЗНК выдержаны все требования и стандарты служб, эксплуатирующих и обслуживающих линейно-кабельные сооружения связи и другие коммуникации.

По всем вопросам Вы можете обращаться по телефону (342) 270-08-05, адресу электронной почты komtex@censor-m.ru или воспользоваться сервисом сайта «Заказать решение».
