      Охрана кабелей и РШ смешанным способом

      Контроль каждого кабеля ведётся независимо от состояния других, а при обрыве одного кабеля все остальные остаются под охраной

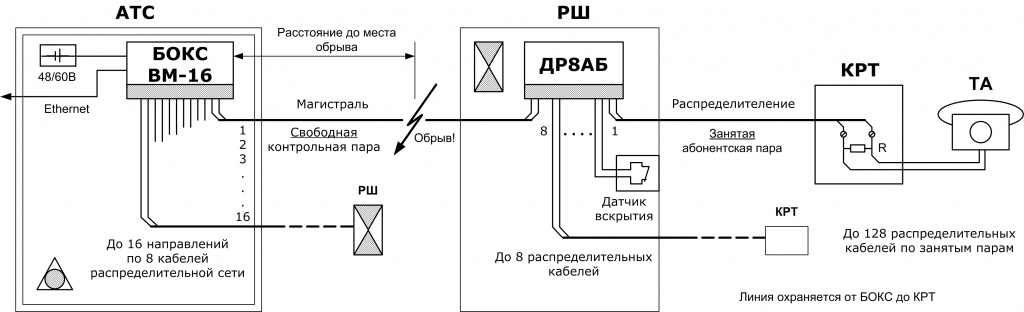

      Охрана маг.распр.иРШпо св.иЗП.jpg


      Магистраль и РШ охраняются по свободной паре. За счёт этого достигается возможность контроля четырёх состояний линии и определения места обрыва. Распределение охраняется по занятой паре с помощью специального датчика. Определяется только состояние «Обрыв», при этом достигается экономия медных пар в распределении.

      Платформа БОКС с модулями ВМ-16 устанавливается на АТС в кроссе. К входам общего назначения ВМ-16 подключаются свободные пары из магистральных кабелей (контрольные пары), которые необходимо охранять.

      На удалённом конце в РШ к каждой контролируемой паре подключается Датчик распределений ДР8АБ. К 8 входам общего назначения датчика подключаются занятые абонентские пары из распределительных кабелей. Кроме того, к отдельному входу ДР8АБ подключается магнитоконтактный датчик вскрытия РШ (геркон), например, ИО 102-20.

      К каждой контролируемой занятой паре распределительного кабеля на удалённом конце в распределительной коробке КРТ параллельно подключается резистор номиналом 150 КОм, задающий дежурный ток в линии. Распределительный кабель контролируется на обрыв путём контроля дежурного тока, протекающего в линии через задающий резистор.

      Гарантируется отсутствие влияния на абонентскую линию, так как в системе отсутствуют коммутаторы, которые могут выйти из строя и привести к неисправности всей линии. Датчик и резистор на абонентские телефонные устройства не влияют, система контроля никаких сигналов или помех в линию не вносит, а абонент никак не ощущает присутствия узлов контроля на линии. Контролируемая занятая пара работает, как и любая другая абонентская пара.

      Магистраль контролируется по четырём состояниям: «Норма», «Авария», «КЗ» и «Обрыв» с указанием расстояния до места обрыва

      Для охраны полностью всей линии «Магистраль-Распределение» (от кросса до КРТ) по занятой паре используются модули согласования RL-AB, устанавливаемые непосредственно в плинты кросса и подключаемые напрямую к БОКС.

      Конструктив ДР-8АБ и наличие кросс-платы обеспечивают удобство монтажа, ремонта и обслуживания датчика в условиях РШ.

      Точность и надёжность работы системы при определении адреса повреждённого распределения гарантируются дискретным микропроцессорным датчиком, исключающим погрешность и неверное определение адреса (ДР-8АБ не подвержен влиянию временного и температурного дрейфа). Кроме того, контроль каждого кабеля ведётся независимо от состояния других, а при обрыве одного кабеля все остальные остаются под охраной.

      По всем вопросам Вы можете обращаться по телефону (342) 270-08-05, адресу электронной почты komtex@censor-m.ru или воспользоваться сервисом сайта «Заказать решение».

      Оформите заявку на решение, мы свяжемся с вами в ближайшее время и ответим на все интересующие вопросы.
      Заказать решение

      Продукция
      БОКС  Блок Охраны Кабелей и Колодцев Связи
      БОКС Блок Охраны Кабелей и Колодцев Связи
      Заказать
      ВМ-16  Встраиваемый модуль на 16 входов общего назначения
      ВМ-16 Встраиваемый модуль на 16 входов общего назначения
      Заказать
      ДР-8АБ  Датчик контроля распределительной сети по занятым парам
      ДР-8АБ Датчик контроля распределительной сети по занятым парам
      Заказать
      • Комментарии
      Загрузка комментариев...

      Поделиться
      Назад к списку
      • Мониторинг объектов связи
      • Мониторинг и охрана сетей ШПД
      • Контроль микроклимата
      • Контроль электропитания
      • Мониторинг ДГУ
      • Учёт ресурсов
      • Охрана кабеля
        • Блок охраны кабелей и колодцев связи БОКС
        • Охрана кабелей и РШ по свободным парам
        • Охрана кабелей и РШ по занятым парам
        • Охрана кабелей и РШ смешанным способом
        • Охрана кабелей и РШ с авторизацией доступа
      • Охрана колодцев
      • Передача и обработка информации
      Наши специалисты ответят на любой интересующий вопрос по решению
      Задать вопрос
      Альбом "ЦЕНСОР-ККС"
      Компания
      История
      Миссия
      Руководство
      Сертификаты
      Реквизиты
      Наши клиенты
      Отзывы
      Продукция
      Устройства мониторинга
      Контроль микроклимата
      Контроль электропитания
      Мониторинг ДГУ
      Преобразователи интерфейсов
      Оборудование для охраны колодцев
      Оборудование для охраны кабелей
      Программное обеспечение
      Архив
      Услуги
      Бесплатный расчет
      Тестирование
      Обучение
      Техподдержка
      Разработка под заказ
      База знаний
      Вопрос ответ
      Технические условия
      Каталог
      Словарь специалиста
      Наши контакты

      +7 (342) 270-08-05
      ПН – ПТ: с 9:00 до 18:00
      614066, г. Пермь, шоссе Космонавтов, д.111 корп.3, офис 404
      komtex@censor-m.ru
      © 1992-2023 ООО НПЦ «Компьютерные технологии»
      DataKit: разработка, продвижение, поддержка сайтов — Разработка сайта
