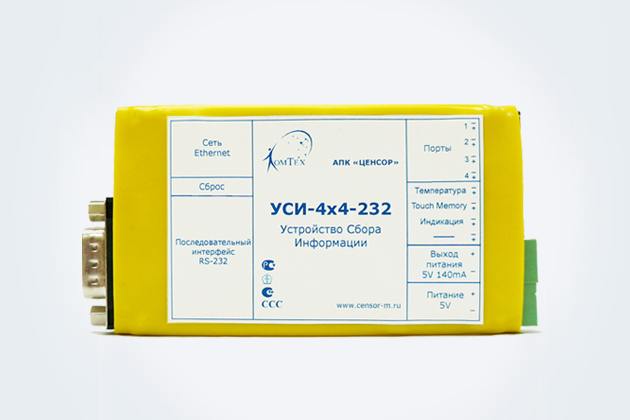

      Устройство мониторинга УСИ 4х4

      Устройство мониторинга УСИ 4х4
      Классическое решение для мониторинга ШПД, зарекомендовавшее себя на рынке
      • Описание
      • Документы
      Описание

      Устройство сбора информации УСИ-4х4, модификация 2 входит в состав аппаратно-программного комплекса «ЦЕНСОР» как объектовое устройство мониторинга параметров, контроля оборудования, охраны, управления и учёта ресурсов на удалённых объектах, связанных с центром сетью Ethernet.

      Устройство мониторинга объектов УСИ-4х4 работает в системах сбора данных по внутреннему протоколу АПК «ЦЕНСОР» с программным обеспечением «CENSOR-Monitoring». А также в системах мониторинга и управления по протоколу SNMP с любыми SNMP-менеджерами.

      Устройство контроля объектов УСИ-4х4 может применяться как в собственных, так и во многих сторонних системах контроля и управления

      УСИ 4х4 схема.jpg


      Техническое оснащение устройства УСИ-4х4:

      • 8 универсальных порта общего назначения, конфигурируемых как вход или выход в режимах:

      - сухой контакт: контроль охранных и пожарных датчиков, реле контроля фаз и др.,

      - счетчик импульсов: сбор данных с импульсных выходов приборов учёта,

      - цифровой вход: контроль датчиков температуры, считывателей ключей Touch Memory и др.,

      - аналоговый вход: контроль датчиков с выходом по напряжению, контроль напряжения,

      - выход управление: подключение управляемой розетки, restart / reset оборудования

      • Последовательный порт с одним из физических интерфейсов RS-232 / RS-485 / CAN, работающий в режиме сквозного канала, решает задачи:

      - учёт электроэнергии: снятие показаний счётчиков электроэнергии с интерфейсных выходов,

      - сквозной канал, конвертор (преобразователь) интерфейсов RS-232/RS-485/CAN в Ethernet, двусторонний обмен данными, удалённый COM-порт, удлинитель COM-порта,

      - мониторинг и управление ИБП по протоколу Megatec, в т.ч. через SNMP

      • Порт Ethernet: связь с центром по протоколу TCP/IP

      • Web-интерфейс, удалённая настройка, управление, перепрошивка

      • Функция restart при отсутствии ping: пингование внешних IP-адресов, перезапуск оборудования через управляемую розетку, либо по SNMP, при отсутствии ответа на запрос

      • Поддержка протокола SNMP: работа в системах мониторинга под управлением SNMP manager

      • Поддержка протокола АПК «ЦЕНСОР»: работа со штатным ПО «CENSOR-Monitoring»

      • Питание: - 5В через внешний блок питания ~220В\5В, -12В через внешний БП ~220В\12В (применяется в случае необходимости наличия 12В для питания внешних датчиков)

      • Выход питания внешних устройств =5В, 100мА или 12В, 80мА (в зависимости от входного питания)

      • Аппаратный сброс настроек

      • Подключение к портам входа\выхода при помощи обжимных коннекторов через разъемы типа 8Р8С

      Также есть возможность подключить программные модули:

      • Возможность устанавливать связи между изменениями входных сигналов и состоянием выходных сигналов (модуль "Автоматическое управление")
      • Возможность создавать новые сигналы на основе физических входных сигналов устройства (модуль "Логика")

      Благодаря своим преимуществам, устройство мониторинга объектов УСИ-4х4 применяется в системах удалённого контроля и управления, мониторинга и безопасности, диспетчеризации и учёта ресурсов в самых разных отраслях.

      По всем вопросам Вы можете обращаться по телефону (342) 270-08-05, адресу электронной почты komtex@censor-m.ru или воспользоваться сервисом сайта «Заказать решение».


      Документы
      Флагманы комплекса ЦЕНСОР
      432.8 Кб
      Оформите заявку на решение, мы свяжемся с вами в ближайшее время и ответим на все интересующие вопросы.
      Заказать решение

      Решения
      Устройства мониторинга АПК «ЦЕНСОР»
      Устройства мониторинга АПК «ЦЕНСОР»
      Подробнее
      Устройство мониторинга УСИ 4х4
      Устройство мониторинга УСИ 4х4
      Подробнее

      Продукция
      УСИ-FTTx-м3 Устройство сбора информации
      УСИ-FTTx-м3 Устройство сбора информации
      Заказать
      УСИ-4х4-м3 Устройство сбора информации
      УСИ-4х4-м3 Устройство сбора информации
      Подробнее
      • Комментарии
      Загрузка комментариев...

      Поделиться
      Назад к списку
      • Мониторинг объектов связи
        • Устройства мониторинга АПК «ЦЕНСОР»
        • Мониторинг объекта. Устройство УСИ-8ЕG - модульная конфигурация
        • Мониторинг шкафов и малых необслуживаемых объектов – УСИ-FTTx
        • Устройство мониторинга УСИ-8Е
        • Устройство мониторинга УСИ 4х4
        • Контроль доступа на объекты с авторизацией КАДР
        • Контроль заградительных огней мачт БК-ЗОМ
        • Регистратор высоковольтных импульсов РВИ для сетей переменного тока
      • Мониторинг и охрана сетей ШПД
      • Контроль микроклимата
      • Контроль электропитания
      • Мониторинг ДГУ
      • Учёт ресурсов
      • Охрана кабеля
      • Охрана колодцев
      • Передача и обработка информации
      Наши специалисты ответят на любой интересующий вопрос по решению
      Задать вопрос
      Альбом "ЦЕНСОР-ККС"
      Компания
      История
      Миссия
      Руководство
      Сертификаты
      Реквизиты
      Наши клиенты
      Отзывы
      Продукция
      Устройства мониторинга
      Контроль микроклимата
      Контроль электропитания
      Мониторинг ДГУ
      Преобразователи интерфейсов
      Оборудование для охраны колодцев
      Оборудование для охраны кабелей
      Программное обеспечение
      Архив
      Услуги
      Бесплатный расчет
      Тестирование
      Обучение
      Техподдержка
      Разработка под заказ
      База знаний
      Вопрос ответ
      Технические условия
      Каталог
      Словарь специалиста
      Наши контакты

      +7 (342) 270-08-05
      ПН – ПТ: с 9:00 до 18:00
      614066, г. Пермь, шоссе Космонавтов, д.111 корп.3, офис 404
      komtex@censor-m.ru
      © 1992-2023 ООО НПЦ «Компьютерные технологии»
      DataKit: разработка, продвижение, поддержка сайтов — Разработка сайта
