Заказчиком была поставлена задача предложить решение для оповещения о несанкционированном проникновении в люки РЧВ и предотвращения нанесения возможного вреда водоснабжению населенного пункта чистой питьевой водой. Система была разработана специалистами нашей компании на базе испытанного и надежного оборудования системы охраны колодцев связи «СОКОЛ».
Основными отличия вновь разработанной системы от системы «СОКОЛ»:
- Световая и звуковая сигнализация непосредственно в ПКЛ-РЧВ для информирования поста охраны о несанкционированном вскрытии люков.
- Передача данных от ПКЛ-РЧВ на центральный диспетчерский пункт в том числе по сети GSM.
- Передача данных от ПКЛ-РЧВ на центральный диспетчерский пункт по протоколу ModBus.
Система состоит из:
- Пульта контроля люков резервуаров чистой воды ПКЛ-РЧВ,
- Адресных датчиков контроля состояния крышек люков РЧВ,
- Шлейфа сигнализации.
Схема 1. Принцип работы системы по охране люков РЧВ
Пульт контроля люков резервуаров чистой воды ПКЛ-РЧВ (ПКЛ-РЧВ) предназначен для сбора информации от датчиков контроля состояния крышек люков РЧВ, отображения полученной информации на ПКЛ-РЧВ и передачи информации по каналу GSM в систему мониторинга/диспетчерский центр.
Адресные датчики вскрытия устанавливаются на горловинах РЧВ. Питание датчиков и обмен информацией с ПКЛ-РЧВ производится по шлейфу сигнализации – двухпроводному шлейфу. Все датчики подключаются к шлейфу параллельно.
В системе предусмотрены три типа датчиков вскрытия:
ДАК – срабатывает геркон (размыкание контактов) при удалении от него магнита,
ДПА – срабатывает акселерометр при наклоне крышки более чем на 7°,
ДСА – срабатывает датчик освещенности при попадании света более чем 0,01 лк (Люкс).

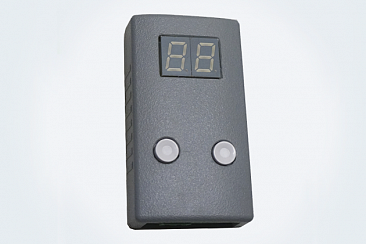

У каждого датчика в системе есть свой уникальный адрес. Адрес датчику можно присвоить при последовательном подключении или с помощью программатора Прог-А.
Информация о состоянии люков РЧВ отображается на пяти светодиодных индикаторах ПКЛ-РЧВ.
Привязка адресов датчиков контроля вскрытия к конкретному номеру РЧВ производится на Web-интерфейсе ПКЛ-РЧВ.
Любое изменение состояния люка РЧВ сопровождается миганием соответствующего светодиода и звуковым сигналом.
ПКЛ-РЧВ имеет два канала связи с диспетчерским центром – GSM/GPRS и RS-485. Вся информация о состоянии люков РЧВ передается в диспетчерский центр по выбранному каналу связи по протоколу Modbus.
Количество РЧВ, контролируемых на одном охраняемом объекте, можно изменить при разработке по требованию Заказчика.
Разработанный нами ПКЛ-РЧВ может быть использован не только для контроля вскрытия люков резервуаров чистой воды, но и для решения других задач.
