Программное обеспечение CENSOR-Monitoring необходимо для сбора, хранения, распределения и отображения информации в системе мониторинга на уровне Пользователя.
Устанавливается на сервере и рабочих местах в заинтересованных службах Компании.
Позволяет собирать, хранить, фильтровать по различным признакам, статистически обрабатывать информацию.
Позволяет формировать сводки и создавать отчёты:
- любой формы,
- в разрезе по любому признаку,
- за любой период времени.
АПК «ЦЕНСОР» как на аппаратном, так и на программном уровне поддерживает многоуровневые структуры и разветвленные топологии.
-
В региональном центре может работать система мониторинга на уровне Городской Телекоммуникационной Сети (ГТС) со своим Сервером и Диспетчерской.
-
К ней могут быть присоединены пригородные районные объекты (как это сделано в г. Пермь и Пермском крае).
-
Районные центры регионального подчинения могут располагать собственными системами мониторинга со своими Серверами и диспетчерскими (как в г. Пермь), а могут по мультисервисной сети присоединиться к системе мониторинга регионального центра, образовав двухуровневую систему (как в г. Ярославль). Так, первый уровень – ГТС, второй уровень – региональный филиал электросвязи.
-
Для создания системы мониторинга верхнего уровня в межрегиональном масштабе (МРК) потребуется к системе мониторинга одного региона (филиала электросвязи) присоединить системы мониторинга других регионов, создав, тем самым, многоуровневую систему мониторинга с возможностью контроля сигналов из нескольких регионов (филиалов) в едином диспетчерском центре. В таком варианте будет разумнее, если в каждом регионе будет находиться свой Сервер. Хотя техническая возможность возложить всё на один Сервер существует.
-
В рамках каждого региона (филиала) и регионального центра (ГТС) система поддерживает любые каналы передачи информации, находящиеся в ведении компании связи.
Структура комплекса «ЦЕНСОР»
Центральная часть – «центр мониторинга» или «диспетчерская» состоит из вычислительной техники (сервер, автоматизированные рабочие места (АРМ) Операторов) с установленным программным обеспечением CENSOR-Monitoring.
Каналы связи – выделяются из существующих каналов самой сети связи.
Каналы связи: Ethernet (TCP/IP, SNMP, MCC, VPN, ADSL), RS-485, RS-232, GSM/GPRS, ТФОП, ТЧ. Каналы связи можно комбинировать и дублировать.
Объектовое оборудование – устройства сбора информации, датчики, модули. На объектах они обеспечивают физический сбор, первичную обработку, временное хранение и передачу информации в Центр по Каналам связи. Количество объектов и устройств в системе не ограничено. Объектовое оборудование выбирается в соответствии с потребностями Клиента в тех или иных функциях.
Штатные и опциональные каналы связи в устройствах АПК «ЦЕНСОР»
| Ethernet | RS-485(232) | ТФОП | Физика/канал ТЧ | GSM/GPRS | |
| УСИ-8ЕG | + | + | - | - | + |
| УСИ-FTTx | + | + | - | - | - |
| БОКС | + | - | - | - | - |
| УСИ-8Е | + | + | MTL | - | - |
| УСИ-8F | + | + | - | - | - |
| УСИ-4х4 | + | + | - | - | - |
| УСИ-8G | + | + | - | - | - |
| БИК-8 | RS-E | - | RS-TL | RS-TL | + |
| УСИ-6 | RS-EM4 | + | - | + | - |
| УСИ-60СЛ | RS-E | + | + | + | - |
| УСИ-16СЛ | RS-EM4 | + | + | + | - |
С сервера системы «ЦЕНСОР» информация распределяется неограниченному числу Пользователей в соответствии с их правами доступа.
В программном обеспечении CENSOR-Monitoring предусмотрены три категории Пользователей:
- Диспетчер – просмотр аварийных сигналов;
- Оператор – просмотр сигналов, доступ к Архиву, Журналу и некоторым настройкам;
- Администратор – полный доступ к программной части комплекса.
Права доступа каждого Пользователя идентифицируются логином и паролем, которые выдает Администратор.
Рабочие места Пользователей могут находиться где угодно и насколько угодно удаленно от Сервера. В конечном итоге как таковой Диспетчерской вообще может не быть, а рабочие места могут находиться непосредственно в заинтересованных подразделениях. Рабочим местом в системе «ЦЕНСОР» может стать любой компьютер в сети.
Диспетчеры, где бы они ни находились, в одном помещении или в разных подразделениях, обычно делятся по типам сигналов на следующие виды:
- Диспетчер по линейно-кабельному хозяйству;
- Диспетчер по охранным сигналам;
- Диспетчер по станционным сигналам;
- Диспетчер по энергетике
- и т.д.
Программное обеспечение CENSOR-Monitoring
ПО комплекса «ЦЕНСОР», осуществляющее сбор, хранение, анализ и отображение информации в системе мониторинга.
Архитектура: распределённая система сбора данных с передачей информации по событию или запросу.
Используемые технологии:
* Windows Communication Foundation (WCF) - современная технология, позволяющая создавать отказоустойчивые, распределенные системы передачи данных.
* Windows Presentation Foundation (WPF) - технология создания гибких и удобных графических интерфейсов пользователя.
* MS SQL Server 2008 R2 - версия СУБД компании Microsoft
* MS SQL Server Reporting Services 2008 R2 - система отчетности, позволяет Пользователю создавать отчеты любой сложности.
Основные программы:
- Клиентская часть: «Настройка», «Квитирование-Просмотр», а также дополнительные программы для работы с оборудованием.
- Серверная часть: «Служба опроса» – получение данных от устройств, «Служба состояний датчиков».
- Программное обеспечение Система отчетности;
- Программное обеспечение ЦЕНСОР.Тестирование.

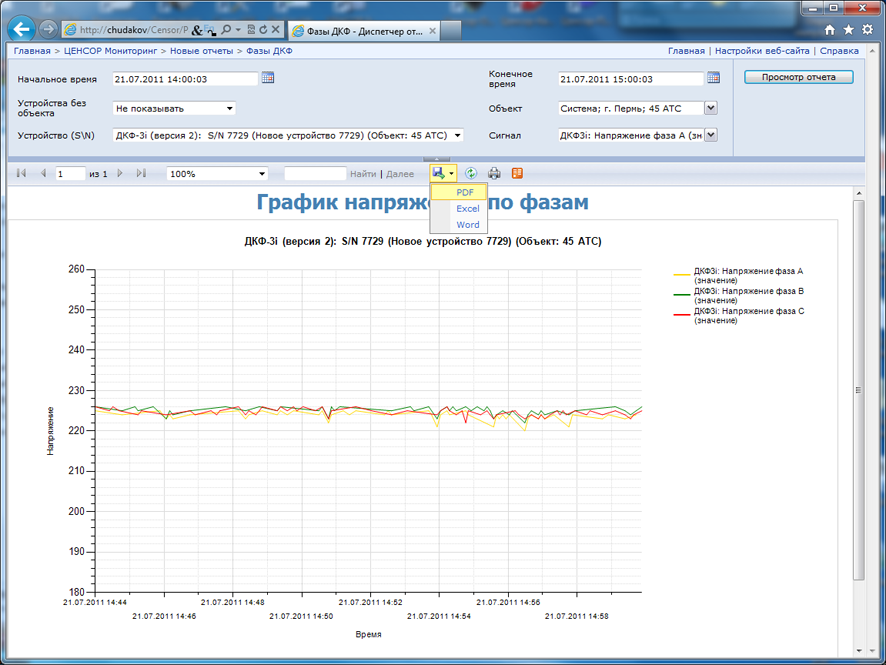

Система отчетности - инструмент для работы с накопленной информацией. Просмотр архива, построение графиков и диаграмм для анализа данных. Существует набор готовых отчетов для стандартных задач, например, график изменения напряжения на объекте. Пользователи имеют возможность создавать дополнительные отчеты. Доступ к отчётам предоставляется через web браузер. Отчёты можно экспортировать (сохранять) в форматах Word, Excel и PDF.
ЦЕНСОР.Тестирование
ЦЕНСОР.Тестирование - инструмент для тестирования подключения устройств, контроля правильности монтажа и подключения датчиков. Используется монтажниками, в тестовой эксплуатации, для мгновенного просмотра текущего состояния датчиков. Имеет удобный пользовательский интерфейс. Не требует инсталляции на компьютер - его можно носить на «флешке». Дополнительное ПО не требуется, например, база данных и SQL-сервер. Позволяет устанавливать подключение с устройствами, с использованием различных портов и протоколов, отображать состояния датчиков на устройстве, может работать одновременно с несколькими устройствами в режиме сервера.
Программное обеспечение CENSOR-Energy
CENSOR-Energy - программное обеспечение для сбора показаний с приборов учёта электроэнергии. Устанавливается на сервере и рабочих местах в заинтересованных службах компании. Позволяет собирать, хранить, обрабатывать информацию с приборов учёта. Информация используется для формирования сводок и отчётов о потреблённой электроэнергии. Система позволяет создавать отчёты любой формы, используя фильтры по различным признакам: счётчик, объект, потребитель, поставщик, цех и так далее, за выбранный период времени.
Количество подключаемых точек учёта и рабочих мест ограничено возможностями серверного оборудования и возможностями сетей связи.
Может работать как самостоятельное ПО, без установки ПО CENSOR-Monitoring.
Подробнее о ПО CENSOR-Energy: Технические решения АПК "ЦЕНСОР" для энергетики.

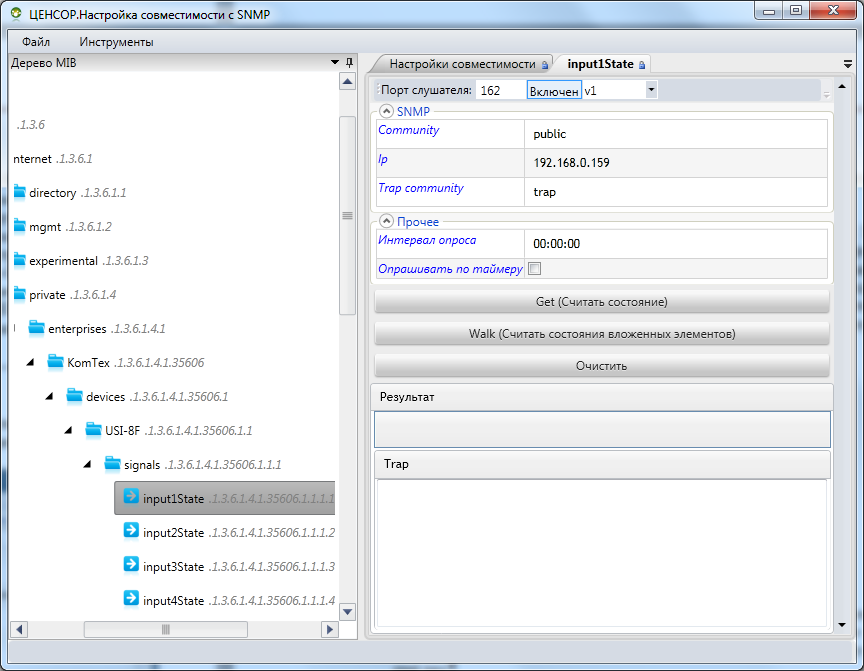

Программное обеспечение CENSOR-SNMP-Manager
CENSOR-SNMP-Manager – программный модуль для подключения устройств сторонних производителей, передающих данные по протоколу SNMP, в систему CENSOR-Monitoring.
Модуль содержит программу для настройки совместимости, где указывается соответствие значений сигналов по протоколу SNMP и по внутреннему протоколу, а также программу опроса устройств по протоколу SNMP. Данные от SNMP-устройства могут поступать в систему CENSOR-Monitoring, как по запросу, так и по событию. С помощью данного модуля значительно расширяется область применения системы CENSOR-Monitoring, позволяя создать центр мониторинга не только устройств АПК «ЦЕНСОР», но и любого оборудования, работающего по протоколу SNMP, в едином месте на единой программной платформе.

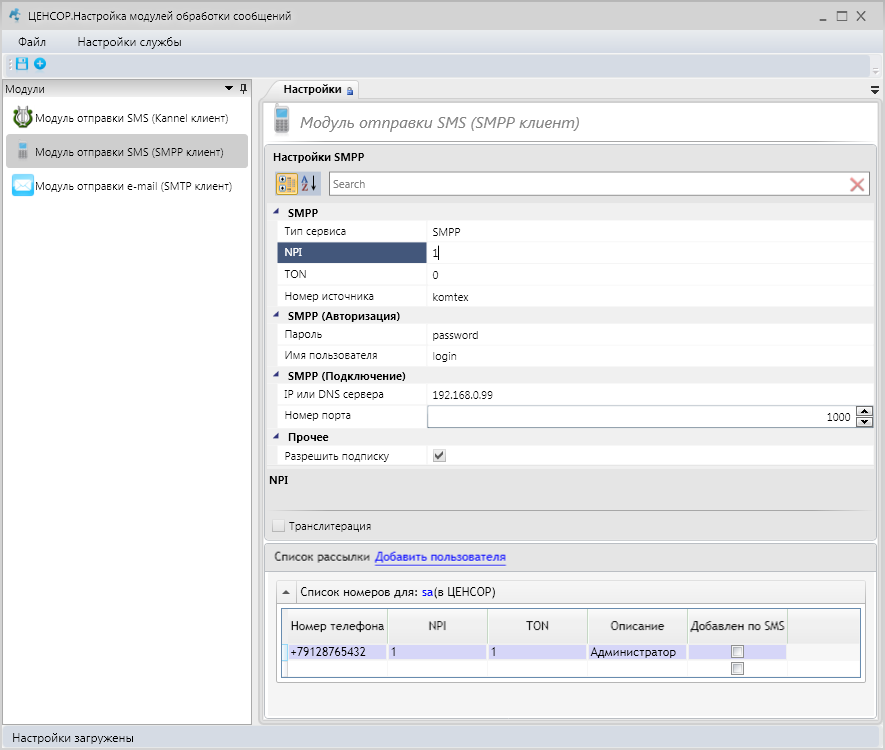

Программное обеспечение CENSOR-SMS
Модуль отправки сообщений во внешние системы включает в себя службу для отправки сообщений и программу конфигурации модулей обработки сообщений - CENSOR-SMS.
CENSOR-SMS – приложение для конфигурации дополнительных модулей CENSOR-Monitoring по обработке сообщений, которые позволяют выводить пользовательские сообщения в различные системы. Можно дублировать сообщения из системы CENSOR-Monitoring в любую удобную для Пользователя систему. Например, передавать по протоколу SMPP (SMS) в SMS-центр. При необходимости можно добавить доставку сообщений по любым открытым проколам (ICQ, Jabber, e-mail и прочие), через API систем или в закрытые системы при содействии разработчиков системы.
Программное обеспечение ЦЕНСОР-Схемы
ЦЕНСОР-Схемы предназначено для отображения событий на объектах в реальном времени на географической карте местности.
ЦЕНСОР-Схемы устанавливается на клиентском компьютере и подключается к центральной службе системы CENSOR-Monitoring. Не требуется установка каких-либо компонентов приложения на сервере. Для работы приложения требуется подключение к интернету для загрузки карт.
