Блок управления БУ-ДГУ

В 2013 году наша компания получила техническое задание на разработку нового оборудования. Заказчику требовалось устройство для запуска и останова дизель-генераторной установки по заданному алгоритму в зависимости от уровня разряда аккумуляторных батарей. Доступ к устройству для мониторинга и настройки параметров необходимо было организовать удаленно через Web-интерфейс.

Наши специалисты любят решать сложные задачи и всегда успешно справляются с ними. Вот и на этот раз нами был разработан Блок управления дизель-генераторной установкой БУ-ДГУ, полностью соответствующий требованиям технического задания.

Начиная с 2014 года, Блоками управления комплектуются дизель-генераторы на объектах различного назначения в труднодоступной местности России и Казахстана. Блоки управления ДГУ безупречно зарекомендовали себя в нефтегазовой отрасли, на узлах связи и в отдаленных населенных пунктах. Благодарные отзывы эксплуатационников, работающих в сложнейших условиях, подтверждают качество и надежность нашего оборудования.

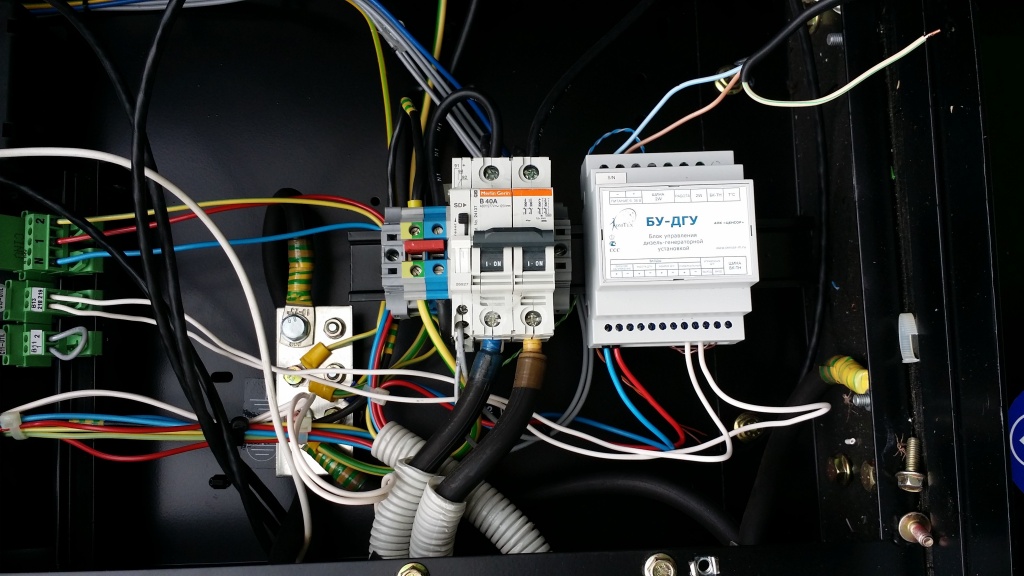

Фото 1. Блок управления БУ-ДГУ подключен к генераторной установке.

Каковы возможности Блока управления БУ-ДГУ?

Блок управления дизель-генераторной установкой БУ-ДГУ выполняет несколько важных задач:

·        автоматический запуск и останов дизель-генераторной установки (ДГУ) по заданному алгоритму в зависимости от:
- статуса основного электроснабжения;
- уровня разряда станционных аккумуляторных батарей (АКБ);

·        постоянный контроль параметров состояния АКБ;

·        быстрый запуск ДГУ для электропитания объекта и подзарядки АКБ при прекращении подачи электроэнергии от внешнего источника;

·        своевременный останов дизель-генератора для перехода на основное или аккумуляторное электропитание при фиксировании:

- восстановления основного электроснабжения;

- полного заряда АКБ.

·        поддержка удаленного мониторинга и управления параметрами.

В чем преимущества ДГУ, оснащенного Блоком управления БУ-ДГУ?

Электроэнергия как воздух необходима для нормального функционирования инфраструктуры объектов, расположенных в удалении от обжитых мест. На необслуживаемых точках физически некому запустить дизель-генератор после аварии на линии электропередачи, и оборудование перестает функционировать по истощении заряда станционных аккумуляторов.

Выезды на удаленные объекты для принятия экстренных мер по подаче электропитания влекут значительные затраты на транспорт (особенно на вертолет), топливо и содержание персонала. Простой обесточенного оборудования приносит убытки, сказывающиеся на бюджете компаний-владельцев, и наносит урон их репутации.

Установка БУ-ДГУ целиком снимает все проблемы, превращая обычный ДГУ в управляемый агрегат. Значительно повышается длительность автономной работы дизель-генератора и его надежность, предотвращаются аварийные ситуации, сокращается число выезда ремонтных бригад, минимизируются расходы и убытки. Монтаж БУ-ДГУ позволяет сэкономить денежные средства наряду с улучшением технологической стабильности объектов.

Где востребованы Блоки управления БУ-ДГУ?

Блоки управления БУ-ДГУ успешно эксплуатируются на объектах в отдаленной местности, позволяя поддерживать стабильное энергоснабжение и увеличивая надежность работы оборудования. Блоки управления показали себя с лучшей стороны на самых разных объектах:

·        нефтегазовых участках;

·        телевизионных и радио ретрансляторах;

·        сельских и районных АТС;

·        базовых станциях сотовой связи;

·        пунктах радиорелейной связи;

·        временных базах геологических и геофизических партий;

·        объектах леспромхозов и лесничеств.

Алгоритм работы Блока управления БУ-ДГУ

Основным достоинством нашего Блока управления является полностью автоматическая отработка заданного алгоритма, а также возможность удаленного мониторинга и управления.

Рассмотрим типовую ситуацию: исчезает внешнее электроснабжение объекта. В этом случае оборудование объекта переключается на питание от АКБ (ИБП/ЭПУ). После разряда аккумуляторов до определенного уровня происходит запуск дизель-генератора и переключение подачи электропитания от ДГУ. Разряженные аккумуляторы подзаряжаются в процессе работы ДГУ. Когда АКБ полностью заряжены, ДГУ отключается, а объект снова переходит на питание от АКБ. В таком цикле БУ-ДГУ работает до восстановления внешнего электроснабжения, при появлении которого объект переключается на питание от внешнего источника, а дизель-генератор выключается.

Блок управления БУ-ДГУ может работать в автоматическом или ручном режиме, согласно заданным настройкам. Состояние дизель-генераторной установки и АКБ можно контролировать и изменять из любой точки, где есть доступ к Интернету.

Как устроен Блок управления БУ-ДГУ?

Блок управления БУ-ДГУ совместно с объектовым устройством сбора информации типа УСИ-8Е или УСИ-8EG функционирует в составе АПК «ЦЕНСОР» как периферийное устройство. Блок управления размещается в генераторной, а объектовое устройство – в помещении (контейнере) с оборудованием связи. Связь с объектовым устройством выполняется по двухпроводной шине датчиков и модулей расширения. БУ-ДГУ имеет собственный набор датчиков, подключаемых к нему через соответствующие интерфейсы (Схема 1).

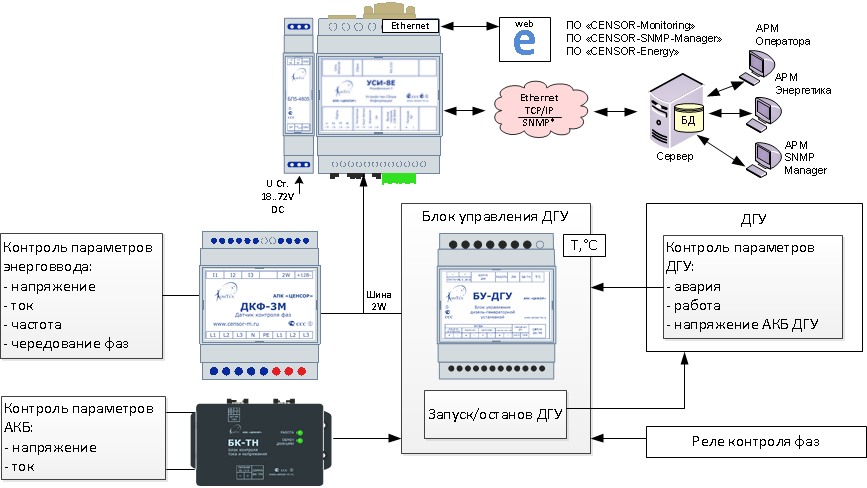

Схема 1. Функциональная схема работы системы управления ДГУ на базе БУ-ДГУ.

Комплектация БУ-ДГУ:

·        Блок управления дизель-генераторной установкой БУ-ДГУ.

·        Блок контроля тока и напряжения БК-ТН.

Краткие технические характеристики БУ-ДГУ:

• Питание: 6…32 В (от АКБ ДГУ).
• Корпус: на DIN-рейку, ширина 4 поз.
• Климатические условия эксплуатации: -40…+60˚С.
• Степень защиты: IP20.
