Датчики охраны колодцев
Адресные датчики вскрытия крышек люков кабельных колодцев применяются в системе СОКОЛ. Система СОКОЛ обеспечивает безопасность подземных коммуникаций и позволяет оперативно реагировать на вскрытие колодцев кабельной канализации. Колодцы кабельной канализации различаются по конструкции, материалам и типам, учитывая внешнюю нагрузку и места размещения.
В Пермском крае много неустойчивых почв и перепады температурных режимов достаточно значительны: от -35°С в зимнее время до +32°С в летнее время.
Все вышеперечисленные нюансы мы учитывали при разработке и модернизации оборудования для контроля доступа в колодцы. Датчики, предназначенные для установки внутри колодцев, имеют надежную гидроизоляцию, рабочую температуру -40 …+45°С и климатическое исполнение В5.
В системе СОКОЛ предусмотрены три типа датчиков вскрытия:
- ДАК – срабатывает геркон (размыкание контактов) при удалении от него магнита;
- ДПА – срабатывает акселерометр при наклоне крышки более чем на 7°;
- ДСА – срабатывает датчик освещенности при попадании света более чем 0,01 лк (Люкс).
- ДПА – срабатывает акселерометр при наклоне крышки более чем на 7°;
- ДСА – срабатывает датчик освещенности при попадании света более чем 0,01 лк (Люкс).
|
|
|

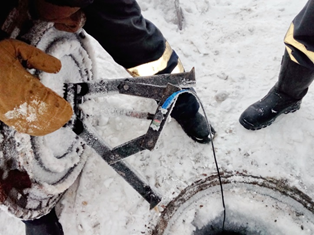

Фото 1. Датчик ДАК установлен на УЗКЛ с помощью комплекта крепления. Срабатывает при первых поворотах ключа от УЗКЛ |

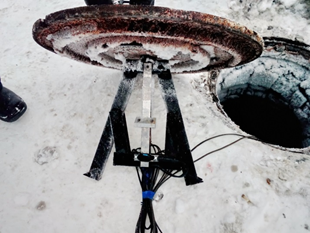

Фото 2. Датчик ДСА установлен на УЗКЛ с помощью крепёжной ленты и саморезов. Срабатывает при попадании малейшего света внутрь колодца |
В датчиках общая электрическая «начинка», и отличаются они только чувствительным элементом, реагирующим на вскрытие крышки люка колодца, а для датчика ДСА и внешним видом (его герметичный кожух сделан прозрачным). Во всём остальном датчики идентичны.
Разные датчики вскрытия полностью совместимы друг с другом внутри системы и могут применяться на одних и тех же шлейфах сигнализации в любом сочетании.
Цифра «1» в названии датчика означает, что датчик выполняет одну функцию: фиксирует вскрытие крышки. Цифра «2» в названии датчика означает, что датчик выполняет две функции: 1) фиксирует вскрытие крышки, 2) а также, в случае КЗ, отключает участок шлейфа, идущий после него, с помощью встроенного изолирующего узла.
Опыт эксплуатации показал, что при технически правильной установке датчиках на объектах, система работает без сбоев и ложных сработок. Именно для этого мы предлагаем подробную инструкцию по монтажу изделий, техническую поддержку и обучение специалистов.Сравнительные характеристики датчиков ДАК, ДПА и ДСА
|
Характеристика |
ДАК-1, ДАК-2 |
ДПА-1К, ДПА-2К |
ДСА-1К, ДСА-2К |
| Состав | Блок с кабелем | ||
| Кожух | Водонепроницаемый герметичный кожух | ||
| прозрачный | |||
| Чувствительный элемент | Геркон-магнит | Акселерометр, сработка при наклоне крышки более чем на 7° | Датчик освещенности, сработка при попадании света более чем 0,01 лк |
| Изолятор КЗ | «1» нет, «2» да | ||
| Полярность подключения питания | «1» нет, «2» да | ||
| Защита | От статического электричества и грозовых разрядов | ||
| Способ и скорость передачи информации от датчика в ПО | По двухпроводному шлейфу | ||
| 230 мс | Не более 5 с | ||
| Напряжение питания | 20…72В (по шлейфу) | ||
| Ток потребления | Не более 80 мкА | Не более 100 мкА | |
| Рабочая температура | -40°С…+45°С | ||
| Климатическое исполнение | В5 | ||
| Программирование адреса датчика |
Автоматическое – при первом подключении датчика к системе Ручное – при помощи программатора «ПРОГ-А» |
||
| Совместимость | БОКС (ВМ-КАД), ПКЛ-РЧВ, САДКО-МК | ||
| Установка |
Крышка люка Бетонное кольцо УЗКЛ/УЗНК |
Крышка люка |
Бетонное кольцо, УЗКЛ/УЗНК |
| Ограничение к установке | Без ограничений |
Люки, установленные с наклоном более 7° |
В закрытом состоянии колодец должен быть светонепроницаем |
Преимущества системы СОКОЛ
Система СОКОЛ (сокр. от «Система Охраны КОЛодцев») предназначена для обеспечения оперативного контроля за состоянием линейно-кабельных сооружений, подземных коммуникаций и кабельных сетей. «СОКОЛ SOKOL» – зарегистрированный товарный знак ООО НПЦ «Компьютерные технологии».
Преимущества системы:
-
Быстрое адресное определение вскрытия и передача сообщения в центр сбора данных
-
Автоматическое программирование адресов датчиков
-
Индикация работы каждого датчика
-
Автоматическая самодиагностика системы
-
Монтаж датчиков на любой тип люка, на любую крышку, на запорное устройство
-
Защита системы от короткого замыкания шлейфа
-
Минимальный расход кабеля
-
Длина шлейфа до 20 км.
Подробная информация о платформе для организации системы охраны.
Подробные технические характеристики датчиков.
По всем вопросам Вы можете обращаться по телефону (342) 270-08-05, адресу электронной почты komtex@censor-m.ru или воспользоваться сервисом сайта «Заказать решение».
