Удаленный мониторинг микроклимата

Сейчас как никогда для наших Заказчиков стала актуальной и востребованной функция АПК «ЦЕНСОР» по удалённому контролю состояния объектов связи.

Март-апрель – начало активного таяния снегов. В весенние месяцы погода нестабильна: перепады дневной и ночной температуры, повышенная влажность. На необслуживаемых объектах и в неотапливаемых помещениях может оказаться под угрозой дорогостоящее технологическое оборудование. На тех объектах, где электротехническое оборудование чувствительно к температурному режиму и влажности, установка наших датчиков позволит оперативно корректировать работу приборов отопления и кондиционирования, а также предотвратить убытки в результате выхода из строя указанного оборудования.

К весенней погоде добавились ограничения в привычной для многих ежедневной работе предприятий, связанные с принятием мер по нераспространению нового вируса.

Наша компания производит ряд датчиков для контроля температурного режима, влажности и затопления.

Контроль температуры позволяет оценить критические показания датчиков и вовремя принять меры по управлению устройствами обогрева или охлаждения объекта, тем самым, поддерживая определенную температуру для бесперебойного функционирования объекта.

Датчики линейки АПК «ЦЕНСОР» для контроля температуры:

• Датчик DS18B20
• Датчик температуры ДТ-102

Особенно важен мониторинг микроклимата для безопасной и устойчивой работы электрооборудования. Например, повышенная влажность может привести к появлению дефектов на оборудовании, вызывать коррозию электронных компонентов. А в определенных климатических условиях сырость может образовываться даже в хорошо защищенных контейнерах, шкафах, особенно при наружной установке.

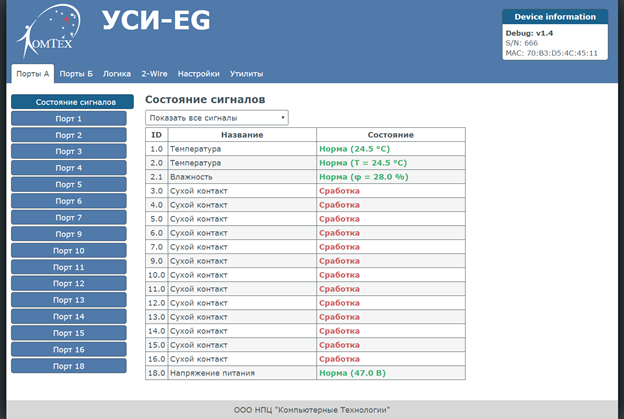

Рис.1. Отображение показаний датчиков на веб-интерфейсе.

ТЕМПЕРАТУРА

Датчик DS18B20 является цифровым датчиком, работает по шине 1W и измеряет температуру в диапазоне от  -55 до +125°С с шагом 1°С. Датчик подключается к портам общего назначения устройств сбора информации.

Рис. 2. Настройки порта при подключении датчика DS18B20.

Датчик температуры ДТ-102 измеряет температуру в диапазоне от -40 до +125°С каждые 10 с. При выходе какого-либо параметра из рабочего диапазона формируется аварийное сообщение с указанием соответствующего параметра. Питание датчика 12В постоянного тока, возможно питание от шины 2W. Подключение датчика выполняется к устройствам сбора информации и ПИРС-2W по интерфейсной шине 2W.

ВЛАЖНОСТЬ и ТЕМПЕРАТУРА

Датчик влажности и температуры AM2302 измеряет температуру в диапазоне от -40 до +80°С, влажность в диапазоне от 0 до 100%, рассчитывает температуру точки росы воздуха. При выходе какого-либо параметра из рабочего диапазона формируется аварийное сообщение с указанием соответствующего параметра. Питание устройства 5 В. Подключение датчика выполняется к портам общего назначения устройств сбора информации УСИ-8ЕG, УСИ-FTTx.

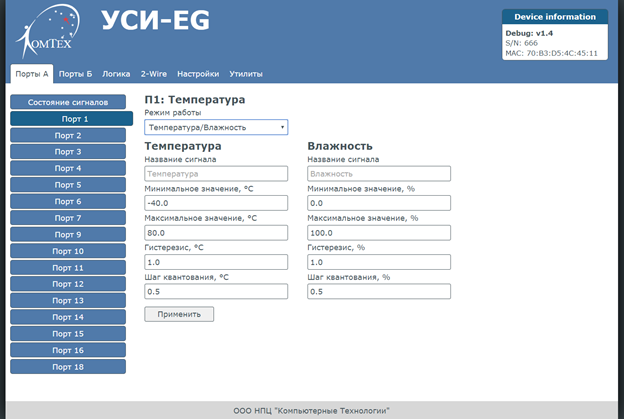

Рис. 3.  Настройки порта при подключении датчика AM2302.

Датчик ДВЛТ измеряет температуру в диапазоне от -40 до +123,8°С, влажность в диапазоне от 0 до 100%, рассчитывает температуру точки росы воздуха. При выходе какого-либо параметра из рабочего диапазона формируется аварийное сообщение с указанием соответствующего параметра. Питание устройства 12 В постоянного тока, возможно питание от шины 2W. Подключение датчика выполняется к устройствам сбора информации и ПИРС-2W по интерфейсной шине 2W.

В программном обеспечении «CENSOR-Monitoring» диспетчер получает сигналы от датчиков в виде сигналов и сообщений в режиме реального времени.

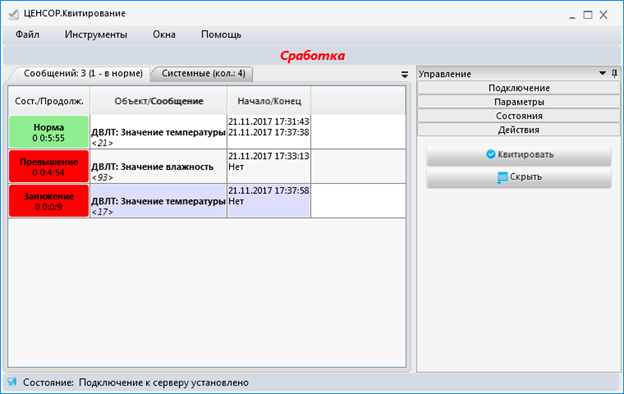

Рис. 4. Сообщение от датчика ДВЛТ в ПО «CENSOR.Monitoring».

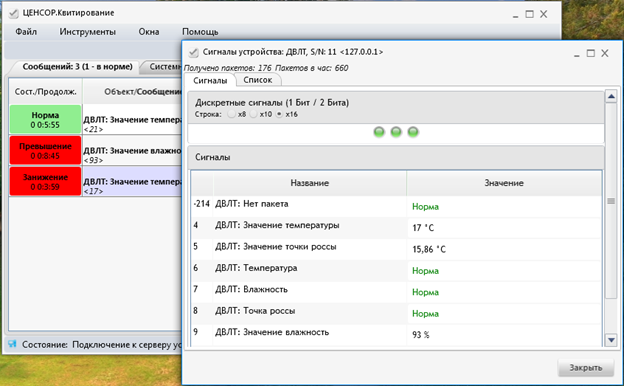

Рис. 5. Текущие значения сигналов датчика ДВЛТ в реальном времени. Пункт меню «Состояния датчиков».

ЗАТОПЛЕНИЕ

Чувствительный элемент ЧЭ «Затопление» контролирует появление влаги в потенциально опасных зонах: под батареями парового отопления, под трубами водопровода и канализации, под потолком и т.п.

ЧЭ «Затопление» размещается последовательно на шлейфах, количество не ограничено.

Подключается к устройствам и датчиками АПК «ЦЕНСОР»:

• в «многоразовом» режиме с контролем на обрыв: к УСИ-8ЕG и УСИ-FTTx через модуль VM-DV;

• в «многоразовом» режиме: к ДВТ-3, ДВТ-5, УСИ-FTTx, УСИ-8EG через модуль RL-DV;

• в «одноразовом» режиме: ДВТ-3, ДВТ-5, УСИ-4х4, УСИ-8Е, УСИ-FTTx, УСИ-8EG. Без использования модулей VM-DV и RL-DV ЧЭ «Затопление» быстро окисляется.

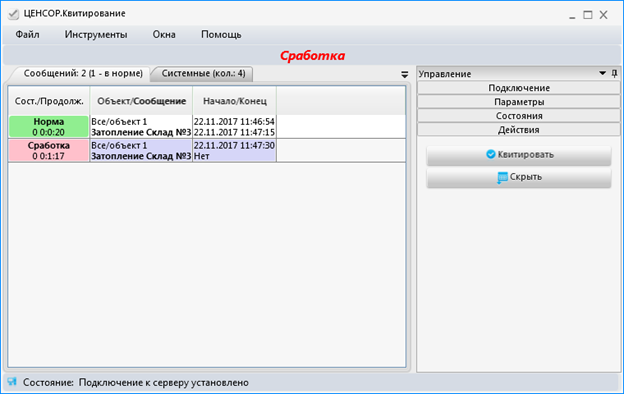

Рис. 6. Отображение сигнала о затоплении в ПО «CENSOR-Monitoring».

Датчики влажности и температуры подбираются исходя из характеристик и требований к объекту, на котором будут устанавливаться и эксплуатироваться.

Таблица 1. Сравнительные характеристики датчиков для измерения температуры и влажности

Параметры контроля	Датчик DS18B20	Датчик температуры ДТ-102	Датчик влажности и температуры AM2302	Датчик влажности и температуры ДВЛТ
Температура	от -55 до +125°С	от -40 до +125°С	от -40 до +80°С	от -40 до +123,8°С
Точность измерения температуры	1 °С	3 °С	1 °С	3 °С
Влажность	-	-	от 0 до 100%	от 0 до 100%
Точность измерения относительной влажности	-	-	2 %	5 %
Совместимость с УСИ	УСИ-4х4, УСИ-8Е, УСИ-8ЕG, УСИ-FTTx	УСИ-8Е-м4, УСИ-8ЕG, ПИРС-2W	УСИ-8Е, УСИ-FTTx, УСИ-8ЕG,	УСИ-8Е-м4, УСИ-8ЕG, ПИРС-2W
Подключение к УСИ	К портам общего назначения	- к УСИ-8ЕG через модуль VM-2WM, - к ПИРС-2W по интерфейсной шине 2W	К портам общего назначения	- К УСИ-8ЕG через модуль VM-2WM - к ПИРС-2W по интерфейсной шине 2W
Питание	Не требуется	- 12 В - питание от шины 2W	5 В	-12 В - питание от шины 2W

По всем вопросам Вы можете обращаться по телефону (342) 270-08-05, адресу электронной почты komtex@censor-m.ru или воспользоваться сервисом сайта «Попросить нас перезвонить».
