МР-16 Модуль расширения входной емкости для БИК
|
Модуль расширения МР16 подключается к БИК и УСИ-8Е мод.1 и мод.2 для увеличения количества входов общего назначения на 16. Всего к объектовому устройству может быть подключено до 3 различных модулей расширения. Подключаемые к модулям датчики и точки контроля: "сухой контакт" или выделенная контрольная пара в кабеле (с применением RL); выход светодиодной индикации 0/+5В или станционой сигнализации 0/+60В (с применением RL-V). Размер: 75х75х35 мм |
||||||||||||||||||||
|
Управление сухими контактами ПУСК-1
|
Назначение: дистанционное управление оборудованием. Реле с переключающимися контактами, способное коммутировать 10 А ~250 В переменного тока и до 6 А =48 В постоянного тока. Функционал: управление оборудованием: автоматически локально на объекте, вручную удаленно с Сервера:
ПУСК подключается к интерфейсной шине 2W объектовых устройств АПК «ЦЕНСОР» - УСИ-8Е, УСИ-8G, ПИРС-2W. Технические характеристики
|
||||||||||||||||||||
|
ДКФ1 Датчик контроля фазы (для БИК) |
Подключается до 2 датчиков ДКФ1 к одному БИК. 1 датчик контролирует наличие фазы первичного питающего ввода ~220В. Может использоваться для контроля наличия питающих вводов ~220В любой аппаратуры. |
||||||||||||||||||||
|
ДКФ3 Датчик контроля фазы (для БИК) |
Подключается до 2 датчиков ДКФ3 к одному БИК. 1 датчик контролирует наличие 3 фаз первичного питающего ввода ~380В. Фиксирует как пропадание одной фазы, так и пропадание всех трёх фаз. Может использоваться для контроля наличия питающих вводов ~380В любой аппаратуры. |
||||||||||||||||||||
|
ДКФ-3i Датчик контроля фаз энерговвода измерительный интерфейсный
|
Совместим со всеми объектовыми устройствами типа УСИ и БИК комплекса ЦЕНСОР (кроме УСИ-96К/Р). Контролирует:
Размер: 125х85х58 мм |
||||||||||||||||||||
|
RS-CEN Модуль сбора данных со счётчиков электроэнергии с цифровым выходом
|
Модуль предназначен для соединения центрального оборудования со счётчиком при построении цифрового канала связи с ним. Модуль RS-CEN выполняет функции преобразователя интерфейсов между локальной сетью Ethernet и портом RS-485 (исполнение 01) или портом RS-232 (исполнение 02) счётчика. Он является «прозрачным» для программного обеспечения, то есть не модифицирует данные, проходящие через него. Размер: 70х45х30 мм |
||||||||||||||||||||
|

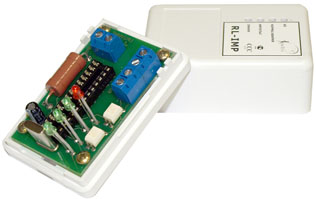

RL-IMP Модуль согласования с импульсным выходом счетчика электроэнергии
|
Модуль RL-IMP служит для сбора данных с импульсных выходов счётчиков электроэнергии. Он подключается к импульсному выходу счётчика и во время работы ведёт учёт этих импульсов. На основании результатов подсчёта и введённых в модуль настроек он изменяет состояние собственного выхода. Состояния выхода RL-IMP дискретны и могут быть зафиксированы любым входом любого объектового устройства ЦЕНСОР. Размер: 70х45х30 мм |
||||||||||||||||||||
|
Д1КГ Блок адресации для УСИ-96К
|
Обеспечивает выдачу импульсов для адресного распознавания сработавшего датчика вскрытия крышки кабельного колодца. Подключается до 96 блоков Д1КГ к одному УСИ-96К на 6 шлейфах (по 16 шт. на шлейф). С помощью блоков Д1КГ устройство УСИ-96К способно адресно контролировать до 96 колодцев на расстояниях до 15 км. Для герметизации и механической защиты Д1КГ при монтаже применяется специальный монтажный герметизирующий комплект. Размер: 45х12х15 мм |
||||||||||||||||||||
|
БИ Блок изоляции |
Назначение: изолирование участка двухпроводного шлейфа с коротким замыканием. Применение в системе СОКОЛ изолирующих блоков БИ позволяет исключить из опроса короткозамкнутые участки шлейфа, сохраняя возможность обмена данными с остальными адресными датчиками. В случае аварии на трассе и короткого замыкания (КЗ) шлейфа блоки БИ автоматически отключат ту часть трассы, которая находится между двумя блоками БИ, ближайшими к месту КЗ с той и с другой стороны. Чем больше на трассе установлено таких блоков, тем больше останется колодцев под охраной в случае КЗ шлейфа. Установку и подключение БИ к шлейфу рекомендуется выполнять с помощью Комплекта монтажного герметизирующего КМГ. Рекомендуемое количество БИ: 1 блок на 8 адресных датчиков. Конкретное количество определяется топологией трассы. Совместим с МКАД-60 и ВМ МКАД-60. |
||||||||||||||||||||
|
Комплект монтажный герметизирующий КМГ для блоков Д1К и БИ
|
Трубки и манжеты служат для герметизации входных/выходных отверстий и стыка муфты. Блок Д1К монтируется внутри муфты, где к нему подключаются провода от шлейфа и датчика вскрытия. После герметизации конструкция обеспечивает надёжную климатическую и механическую защищенность блока Д1К внутри колодца. Размер: 372х45х45 мм Комплект включает в себя:
|
Датчики. Модули
МР-16, ПУСК-1, ДКФ1,
ДКФ3, ДКФ-3i, RS-CEN, RL-IMP, Д1КГ, БИ, КМГ
