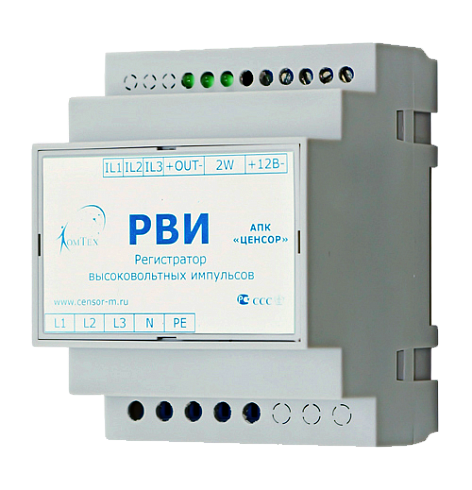

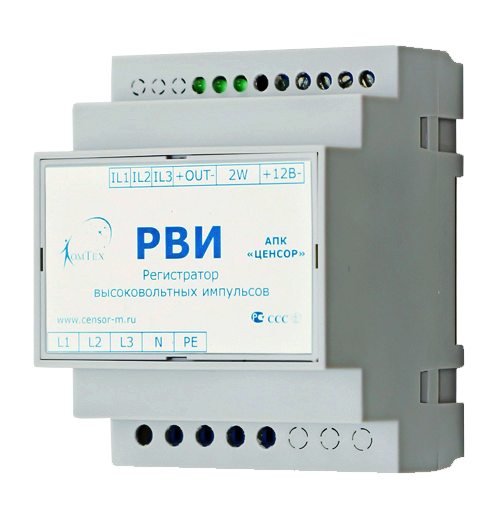

РВИ Регистратор Высоковольтных Импульсов

Назначение: регистрация импульсных перенапряжений в трехфазной и однофазной электросети амплитудой свыше 1000 В и длительностью более 10 мкс, возникающих в результате грозовых разрядов или помех при коммутации сильноточной аппаратуры

Подробнее

Описание
Характеристики

Описание

Функционал: передаёт данные по собственной двухпроводной шине 2W на объектовое устройство сбора информации УСИ-8ЕG, ПИРС-2W, а оно, в свою очередь, передаёт эти данные в центр (на сервер) по соответствующему каналу связи.

Контролируемые параметры: - Полярность - Амплитуда - Длительность	Высоковольтные импульсы напряжения по каждой фазе - произвольная - более 1000 В ±10% - от 10 до 8000 мкс
Напряжение регистрируемого импульса	1000 В ±20%
Время регистрируемого импульса	9 … 10000 мкс
Вход	3-фазный, напряжение 380 В

Характеристики

Конструкция	Плата в корпусе на DIN рейку
Совместимость	УСИ-8ЕG / ПИРС-2W
Питание	От двухпроводной шины 2W / 12 В постоянного тока
Потребляемая мощность	Не более 0,3 Вт
Корпус	на DIN рейку
Габаритные размеры, мм	90х50х65
Рабочая температура, ˚C	-40 ... +45
Вес, кг	Не более 0,2
