УСИ-FTTx (модификации 3)
УСИ-8EG
УСИ-4х4 (модификаций 2 и 3)
УСИ-8Е (модификаций 3 и 4)
Входные сигналы:УСИ-8EG
УСИ-4х4 (модификаций 2 и 3)
УСИ-8Е (модификаций 3 и 4)
собственные сигналы устройства
логические сигналы (без рекурсии)
Максимальное количество создаваемых сигналов: 64
Виды сигналов модуля «Логика»:
- логический (логическая сумма или логическое произведение от двух дискретных сигналов);
- аналоговый (приведение любого аналогового сигнала к дискретному виду – создание дополнительных пороговых значений);
- арифметический (сложение или вычитание аналоговых сигналов и дальнейшее приведение к дискретному виду);
- таймер (задержка после изменения сигнала-источника);
- охранный (контроль сигнала-источника и блокирование состояния до дальнейшей ручной разблокировки).
Принцип работы:
Программный модуль является частью программного обеспечения контроллера и включается с помощью ключа активации. Ключ представляет собой цифробуквенную строку; выдается в электронном виде.
После активации модуля в меню появляется вкладка «Логика».
Во вкладке «Состояние сигналов» отображается состояние текущих созданных сигналов.
Во вкладке «Создание сигнала» создается сигнал. Определяется его тип, и устанавливаются дополнительные настройки.

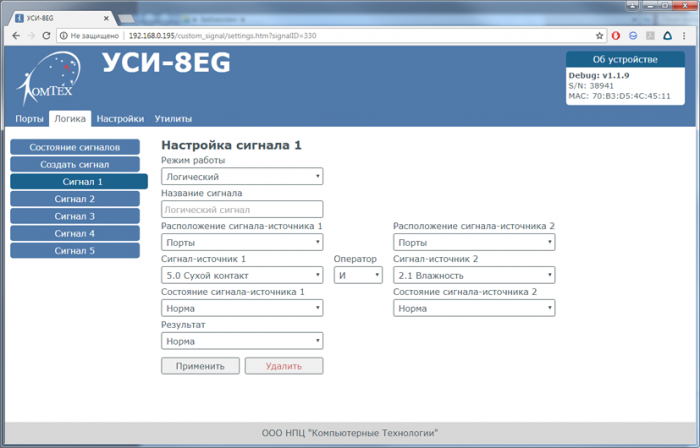

Каждый вновь созданный сигнал отображается в новой вкладке «Сигнал N», где сигнал перенастраивается или удаляется.
Если сигнал, созданный в модуле «Логика» был выбран в качестве сигнала-источника для другого сигнала модуля «Логика», при удалении все использовавшие его значение сигналы переходят в неопределенное состояние.
Если сигнал, созданный в модуле «Логика» был выбран в качестве сигнала-источника для автоматического управления, при удалении сигнала на связанные с ним управляемые выходы выставляется низкий уровень, автоматическое управление отключается.
